2. Vérins/commutateurs cylindriques et accessoires - amortisseurs - composants pour le vide
  3. Cylindre compact SQN (Ø 12 - 100)
  4. Vérin compact, à double effet, SQN (Eco-Line)
  5. SQN 32/10 SZ

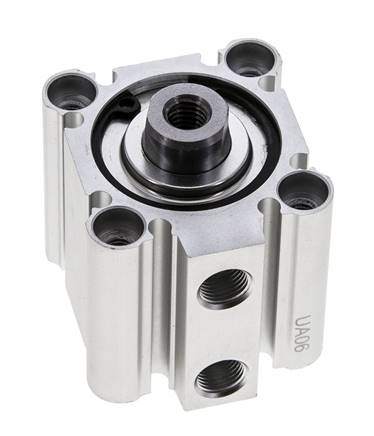

vérin compact, à double action, piston 32, course 10 mm

Numéro de l'article:

SQN 32/10 SZ

Tous les articles de ce groupe
45,12 € TVA incluse
Pièce
Description d’article
Matériaux:
 Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR

Plage de température:
 -10 à +60 °C

Pression de service:
 max. 10 bar

Modèle :
 avec piston magnétique

Type de commutateur de vérin:
 D

Avantages:
 •prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
propriétés
Dia­mètre de pis­ton [mm] 32
Course [mm] 10
H (fi­le­tage de tige de pis­ton) M 8
G (rac­cor­de­ment d’air com­pri­mé) G 1/8"
Jeux de ré­pa­ra­tion SQN 32 REP
A [mm] 40,0
B [mm] 33,0
C [mm] 13
D [mm] 16
E [mm] 45
F [mm] 7,5
J [mm] 4,5
K [mm] 14
L [mm] 7,0
M [mm] 34
N [mm] 5,5
O [mm] 9 (prof. 5,5)
P M 6
P1 [mm] 17,0
Q [mm] 10,5
Informations sur SQN32/10SZ
Poids 210 g / Pièce
GTIN 4050571638856
Numéro des marchandises en douane 84123100
Conforme RoHS Oui
Fabricant EMC
Documents


Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
