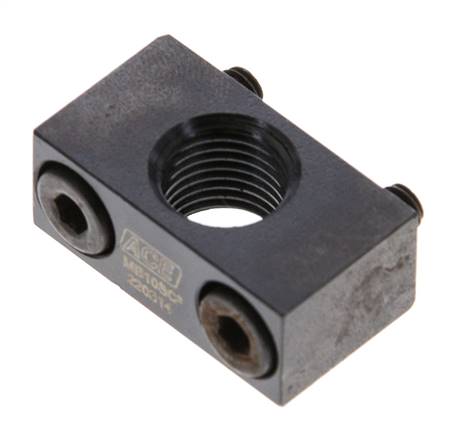

bride de serrage ACE, M 10x1, fixation latérale
Numéro de l'article:
MB 10 SC2
Description d’article
Remarque:
Les brides de serrage ...SC2 doivent être bloquées avec l'écrou présent sur l'amortisseur, toutes les autres brides sont serrées à l'aide de vis.
Les brides de serrage ...SC2 doivent être bloquées avec l'écrou présent sur l'amortisseur, toutes les autres brides sont serrées à l'aide de vis.
propriétés
| exécution | fixation latérale |
| À utiliser pour amortisseur | MA 50..., MC 25..., SC 25... |
| Filetage B | M 10x1 |
| A [mm] | 14 |
| C [mm] | 10 |
| D | M 4 |
| E [mm] | 16 |
| F [mm] | 25 |
| G [mm] | 3,5 |
Informations sur MB10SC2
| Poids | 21 g / Pièce |
| GTIN | 4050571480981 |
| Numéro des marchandises en douane | 84879059 |
| Conforme RoHS | Oui |
| Fabricant | ACE |
Documents
- Page de catalogue Atlas 9 (page 903) (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*se compose de 2 brides
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
