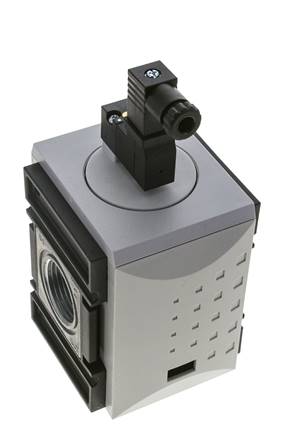

FUTURA 3/2-Wege Magnetventil (NC), G 1", 230 V AC, Futura 4
Artikelnummer:
M CL 10 F 230V
Artikelbeschreibung
Werkstoffe:
Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe
Eingangsdruck:
2 - 10 bar (pneumatisch betätigt: 2 - 16 bar, Baureihe 0: 2 - 12 bar)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
2,5 W / 3 VA (50 Hz)
Schutzart:
IP 65 (Steckergröße 0C)
Lieferumfang:
Ventil inkl. Schalldämpfer in Abluftgewinde
Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe
Eingangsdruck:
2 - 10 bar (pneumatisch betätigt: 2 - 16 bar, Baureihe 0: 2 - 12 bar)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
2,5 W / 3 VA (50 Hz)
Schutzart:
IP 65 (Steckergröße 0C)
Lieferumfang:
Ventil inkl. Schalldämpfer in Abluftgewinde
Eigenschaften
| Ausführung | 3/2-Wege Magnetventil (NC) |
| Baureihe | Futura 4 |
| Gewinde | G 1" |
| Abluftgewinde | G 1/2" |
| Elektrische Ansteuerung | 230 V AC |
| Durchfluss [l/min] | 12500 |
| H [mm] | 213 |
| H1 [mm] | 102 |
| L [mm] | 85 |
| Befestigungswinkel | W 4 F |
| Koppelpaket | KP 4 F |
| Koppelpaket mit Wandkonsole | KPW 4 F |
| Ersatzvorsteuerventil | M CL F 230V |
| Eingangsdruck [bar] | 2 - 10 |
Weitere Informationen zu MCL10F230V
| Gewicht | 1 kg / Stk. |
| GTIN | 4050571482701 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 574) (PDF)
- Dokumentation: Wartungsgeräte (Futura) (PDF)
- Dokumentation: Entscheidungshilfe für die Auswahl von Wartungsgeräten (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
