Gruppo merceologico

Otturatori per raccordi filettati ad anello tagliente*

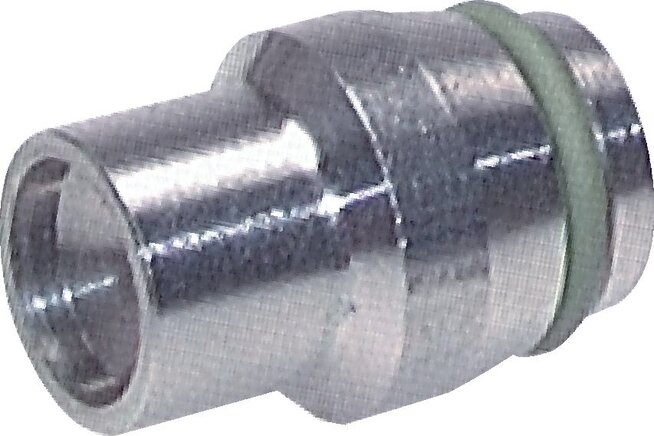

Illustrazione esemplare: Tappo per raccordo ad anello tagliente, 1.4571 Esempio di applicazione: Esempio di montaggio per otturatori per raccordi filettati ad anello tagliente

Materiali:

Raccordi in acciaio: corpo: acciaio zincato, ev. presente guarnizione in elastomero: NBR, Raccordi in acciaio inox e raccordi di tenuta con anello NC: corpo: 1.4571, ev. presente guarnizione in elastomero: FKM

Range di temperatura:

Raccordi in acciaio: -40°C fino a max. +120°C (con guarnizione in elastomero: -35°C fino a max. +100°C), Raccordi in acciaio inox e raccordi di tenuta con anello NC: -60°C fino a max. +400°C (con guarnizione in elastomero: -20°C fino a max. +200°C, raccordi filettati in NC su richiesta fino a +550°C)

Assemblaggio di raccordi ad anello tagliente e raccordi di tenuta con anello NC

1) Tagliare il tubo ad angolo retto e sbavare leggermente e pulire all'interno e all'esterno. Non usare il tagliatubi. In presenza di tubi a parete sottile o morbidi, va usato un manicotto di rinforzo.

2) Oliare bene la filettatura e il cono del bocchettone, il dado a risvolto all'interno e l'anello tagliente. Per i raccordi ad anello tagliente in acciaio inox è indispensabile utilizzare PASTE ES (opzionale per raccordi NC).

3) Far scivolare il dado a risvolto e l'anello tagliente sul tubo. Controllare la corretta posizione dell'anello tagliente/anello di bloccaggio NC - altrimenti errore di montaggio.

4) Svitare manualmente il dado a risvolto il più possibile. Fare un segno sul dado a risvolto per verificare i giri prescritti. Premere il tubo nel cono fino alla battuta. Stringere il dado a risvolto con una chiave di circa 1 giro. Il tubo non deve girare.

5) Per controllare il montaggio svitare il dado a risvolto. Anello tagliente: Il materiale sollevato del tubo deve coprire la superficie anteriore dell'anello tagliente. In caso contrario, stringere leggermente. Sotto l’effetto elastico dell'anello tagliente, questo può ancora girarsi - non si tratta di un errore funzionale. Anello di bloccaggio NC: Non deve più essere possibile spostare l'anello di bloccaggio.

6) Montaggio finale: Montare il dado a risvolto sul bocchettone finché la forza non aumenta notevolmente. Quindi stringere con 1/4 - 1/2 giro (raccordo con anello di taglio) o 3/4 di giro (raccordo di tenuta con anello NC).

Qualità del tubo richiesta:

Raccordi in acciaio: Tubi idraulici di precisione senza saldatura secondo EN 10305-4 (DIN 2445/2), tolleranze secondo DIN 2391, qualità C, Raccordi in acciaio inox e raccordi di tenuta con anello NC: Tubi in acciaio inossidabile senza saldatura secondo DIN EN ISO 1127, classe di tolleranza D4/T3 (i raccordi di tenuta con anello NC possono essere lavorati solo con tubi in materiale 1.4571)

Vantaggi dei raccordi di tenuta con anello NC rispetto ai raccordi ad anello tagliente:

Compatibile con ogni raccordo ad anello tagliente secondo DIN EN ISO 8434-1 (DIN 2353). Resiste anche a carichi dinamici come oscillazioni e pulsazioni. Può essere allentato e riavvitato tutte le volte che lo si desidera. A differenza di un anello tagliente, l'anello di bloccaggio NC non è temprato, quindi non arrugginisce e ha una buona resistenza alle sostanze chimiche. Grazie al rivestimento in argento, non è necessaria la lubrificazione della filettatura del dado durante il montaggio iniziale, tenuta al vuoto Q<10^8 mbar l/s, ideale per l'uso nel settore del gas e dell'acqua

Nota:

Per chiudere i raccordi ad anello tagliente è necessario un dado a risvolto*.
*Ordinare il dado a risvolto separatamente, se necessario.

{{ $t('shop.all.dokumente') }}:

  • Pagina del catalogo Atlas 9 (pagina 186) atlas9_seiten/186.pdf
    Documentazione: Raccordi ad anello tagliente sec. ISO 8431-1 e raccordi di tenuta con anello NC doku/schneidringverschraubung.pdf

{{ $t('shop.display.artikelgruppe.mehr_informationen') }} {{ $t('shop.display.artikelgruppe.weniger_informationen') }}

{{ $t('shop.display.artikelgruppe.filtern') }}

{{ $t('shop.display.artikelgruppe.kein_eintrag') }}
Otturatori per raccordi filettati ad anello tagliente*:
{{ $t('shop.all.artikelgruppe_n_von_m_artikeln', { anzahlArtikelAngezeigt: anzahlArtikelAngezeigt, anzahlArtikelGesamt: anzahlArtikelGesamt} ) }}
15,90€ incl. IVA
17,08€ incl. IVA
19,67€ incl. IVA
23,35€ incl. IVA
