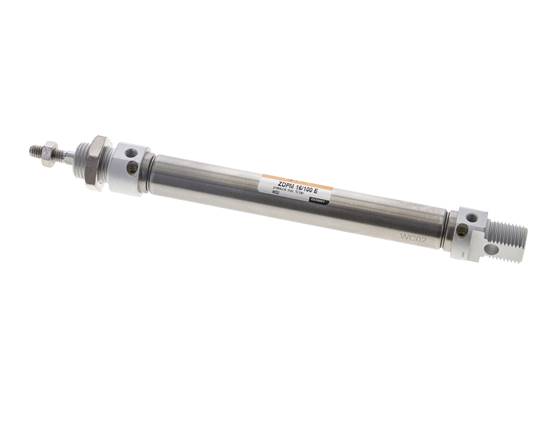

vérin ISO 6432, à action double, piston 16, course 100 mm
{{ $t('shop.all.artikelnummer') }}:
ZDPM 16/100 E
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Haut et bas : Aluminium anodisé, tube du cylindre : 1.4301, tige de piston : 1.4305, joint : NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D en combinaison avec la fixation D1, C en combinaison avec la fixation C1
Haut et bas : Aluminium anodisé, tube du cylindre : 1.4301, tige de piston : 1.4305, joint : NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D en combinaison avec la fixation D1, C en combinaison avec la fixation C1
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Diamètre de piston [mm] | 16 |
| Course [mm] | 100 |

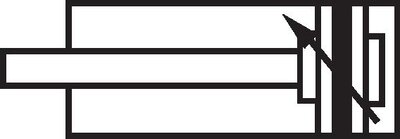

| exécution | Amortisseur de fin de course réglable |
| A (filetage de tige de piston) | M 6 |
| B (filetage de fixation) | M 16x1,5 |
| R (raccordement d’air comprimé) | M 5 |
| A1 [mm] | 6 |
| C [mm] | 21,8 |
| D [mm] | 12 |
| E [mm] | 6 |
| F [mm] | 16 |
| G [mm] | 82 |
| K [mm] | 22 |
| L [mm] | 17 |
| M [mm] | 111 |
| N [mm] | 9 |
| P [mm] | 56 |
| CH [mm] | 5 |
{{ $t('shop.display.artikel.info') }} ZDPM16/100E
| {{ $t('shop.all.gewicht') }} | 160 g / Pièce |
| {{ $t('shop.all.gtin') }} | 4050571930769 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Aperçu avant impression)
Page de catalogue Atlas 9 (page 830_831) atlas9_seiten/830_831.pdf
Fichier 3D-CAD (modèle de volume) protected/cad/3d/73566/zdpm16100e383708.stp
