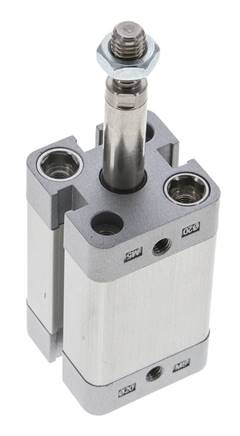

vérin ISO 21287, à action simple, piston 20mm, course 25mm
{{ $t('shop.all.artikelnummer') }}:
NAEE 20/25-AG
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Tête et pied: aluminium, tuyau cylindrique: aluminium anodisé, tige de piston: Acier fin, joint: NBR/PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -AG
Tête et pied: aluminium, tuyau cylindrique: aluminium anodisé, tige de piston: Acier fin, joint: NBR/PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -AG
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Diamètre de piston [mm] | 20 |
| Course [mm] | 25 |
| exécution | sorti en position de repos, tige de piston à filetage mâle |
| KK (filetage extérieur de tige de piston) | M 8 |
| G (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | NAD 20 REP |
| A [mm] | 10 |
| AK [mm] | 16 |
| B [mm] | 9 |
| BG [mm] | 19,5 |
| CH [mm] | 9 |
| E [mm] | 36,0 |
| LA [mm] | 4,5 |
| RT | M 5 |
| TG [mm] | 22,0 |
| WH [mm] | 6 |
| ZA [mm] | 37 |
| ZB [mm] | 43 |
| ZC [mm] | 22 |
{{ $t('shop.display.artikel.info') }} NAEE20/25-AG
| {{ $t('shop.all.gewicht') }} | 195 g / Pièce |
| {{ $t('shop.all.gtin') }} | 4050571521998 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Aperçu avant impression)
Page de catalogue Atlas 9 (page 849) atlas9_seiten/849.pdf
Fichier 3D-CAD (modèle de volume) protected/cad/3d/73079/naee2025-ag254483.stp
Fichier 3D-CAD (modèle de volume) protected/cad/3d/73079/naee2025-ag254483.stp
