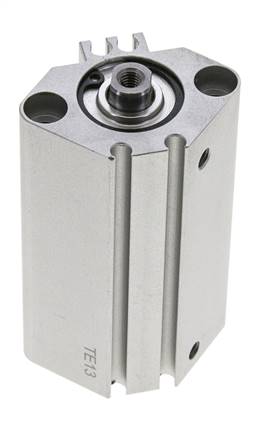

vérin compact, à double action, piston 20, course 45 mm
{{ $t('shop.all.artikelnummer') }}:
SQN 20/45 SZ
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR
Plage de température:
-10 à +60 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR
Plage de température:
-10 à +60 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Diamètre de piston [mm] | 20 |
| Course [mm] | 45 |
| H (filetage de tige de piston) | M 5 |
| G (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | SQ 20 REP |
| A [mm] | 36,0 |
| B [mm] | 31,5 |
| C [mm] | 7 |
| D [mm] | 10 |
| E [mm] | 47 |
| F [mm] | 5,5 |
| K [mm] | 8 |
| L [mm] | 4,5 |
| M [mm] | 36 |
| N [mm] | 5,5 |
| O [mm] | 9 (prof. 5,5) |
| P | M 6 |
| P1 [mm] | 17,0 |
| Q [mm] | 10,5 |
| S [mm] | 35,5 |
| U [mm] | 18 |
| V [mm] | 36 |
{{ $t('shop.display.artikel.info') }} SQN20/45SZ
| {{ $t('shop.all.gewicht') }} | 210 g / Pièce |
| {{ $t('shop.all.gtin') }} | 4050571638696 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Aperçu avant impression)
Page de catalogue Atlas 9 (page 860_861) atlas9_seiten/860_861.pdf
Fichier 3D-CAD (modèle de volume) protected/cad/3d/73566/sq2045sz298772.stp
