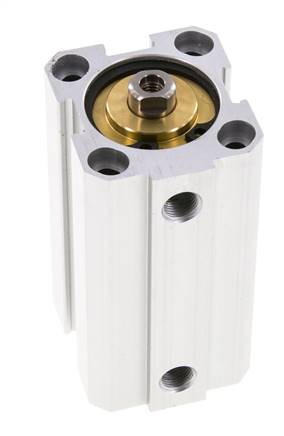

vérin à course réduite, à action simple, piston 32, course 50 mm

Numéro de l'article:

NE 32/50

101,20 € TVA incluse
Pièce
Description d’article
Matériaux:
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR

Plage de température:
-20 à +80 °C

Pression de service:
max. 10 bar

Type de commutateur de vérin:
G
propriétés
Dia­mètre de pis­ton [mm] 32
Course [mm] 50
exé­cu­tion sans pis­ton ma­gné­tique
C1 (fi­le­tage de tige de pis­ton) M 6
P (rac­cor­de­ment d’air com­pri­mé) G 1/8"
A [mm] 51,0
B [mm] 46
D [mm] 12
F [mm] 5,8
G [mm] 9,0
H [mm] 27,0
I [mm] 32
J [mm] 11,5
K [mm] 36,0
L [mm] 39,5
N [mm] 34,0
Q [mm] 5,7
S [mm] 48,0
T [mm] 12
V [mm] 10
W [mm] 6,0
X [mm] 28
Y [mm] 17
Z [mm] 20
AA [mm] 11,0
AB [mm] 10
Informations sur NE32/50
Poids 400 g / Pièce
GTIN 4050571525361
Numéro des marchandises en douane 84799070
Conforme RoHS Oui
Documents


Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
