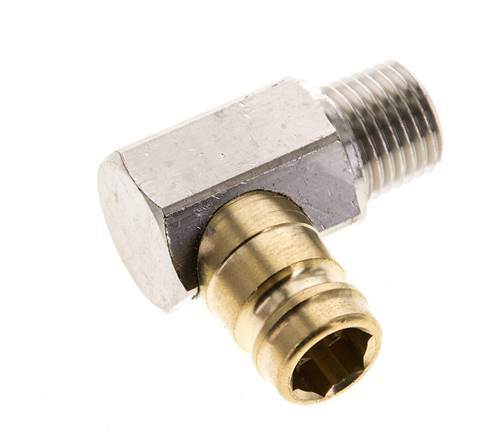

embout d'accouplement 90 ° en métal recuit, pivot 13 mm, R 1/4"(fil. mâle)
Numéro de l'article:
KSTGW 13/14
Description d’article
Matériaux:
raccord, vanne, corps de vanne et douille de déverrouillage : laiton ou 1.4305, ressort, circlip et billes de verrouillage : inox, joints : FKM (revêtu de PTFE)
Plage de température:
+5 à +200 °C (Wasser bis +150 °C)
Pression de service:
0 à 15 bar
Domaine d'utilisation:
pour des fluides liquides à des températures jusqu’à +200°C, par ex. pour les circuits de refroidissement des machines de transformation de plastiques
Remarque:
Les fiches mâles avec vanne pour barrière des deux côtés (BA) peuvent seulement être utilisées avec des prises femelles avec vanne (BA).
En option:
avec déverrouillage de secours (sur le raccord en acier inoxydable standard) -S
Pour une meilleure différenciation des accouplements en laiton:
Coupleur:
Douille coulissante en laiton brillant = avec verrouillage, douille coulissante en laiton nickelé = sans vanne
Embout d'accouplement:
Connecteur en laiton à nu = filetage métrique, connecteur en laiton nickelé = filetage impérial
Compatible avec**:
HASCO (Z8 .../13 ...)
raccord, vanne, corps de vanne et douille de déverrouillage : laiton ou 1.4305, ressort, circlip et billes de verrouillage : inox, joints : FKM (revêtu de PTFE)
Plage de température:
+5 à +200 °C (Wasser bis +150 °C)
Pression de service:
0 à 15 bar
Domaine d'utilisation:
pour des fluides liquides à des températures jusqu’à +200°C, par ex. pour les circuits de refroidissement des machines de transformation de plastiques
Remarque:
Les fiches mâles avec vanne pour barrière des deux côtés (BA) peuvent seulement être utilisées avec des prises femelles avec vanne (BA).
En option:
avec déverrouillage de secours (sur le raccord en acier inoxydable standard) -S
Pour une meilleure différenciation des accouplements en laiton:
Coupleur:
Douille coulissante en laiton brillant = avec verrouillage, douille coulissante en laiton nickelé = sans vanne
Embout d'accouplement:
Connecteur en laiton à nu = filetage métrique, connecteur en laiton nickelé = filetage impérial
Compatible avec**:
HASCO (Z8 .../13 ...)
propriétés
| Matériau | Laiton nickelé |
| raccordement | R 1/4" |
| Compatible avec HASCO | Z81/9/R1/4/90 |
Informations sur KSTGW13/14
| Poids | 48 g / Pièce |
| GTIN | 4050571456924 |
| Numéro des marchandises en douane | 74122000 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 307) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
**Les noms et désignations sont en partie des marques déposées de leurs fabricants respectifs.
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
