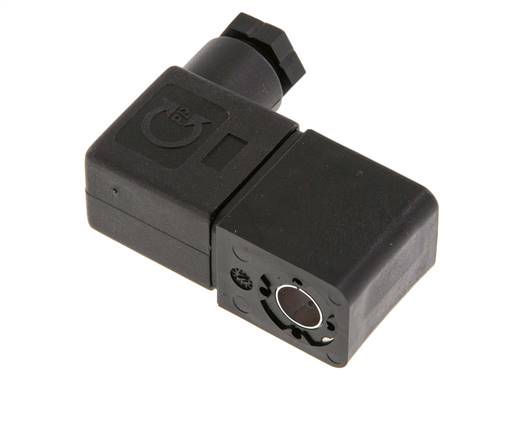

Bobina magnética 115 V AC, forma constructiva M, tamaño enchufe 1
Número de artículo:
MAG M 115V
Descripción del artículo
Duración conexión:
100% ED
Alcance del suministro:
bobina magnética incl. conector o cable
Nota:
Estas bobinas magnéticas están previstas exclusivamente como piezas de recambio para las electroválvulas vendidas por nosotros, debiendo indicar la forma de la bobina magnética. ¡No asumimos ninguna garantía por su uso en otras válvulas!
100% ED
Alcance del suministro:
bobina magnética incl. conector o cable
Nota:
Estas bobinas magnéticas están previstas exclusivamente como piezas de recambio para las electroválvulas vendidas por nosotros, debiendo indicar la forma de la bobina magnética. ¡No asumimos ninguna garantía por su uso en otras válvulas!
Propiedades
| Forma constructiva | M |
| Tensión de mando | 115 V AC |
| Potencia | 3,6 - 4,1 VA |
| Tamaño del conector | 1 |
| Dimensión exterior [mm] | 22 x 30 x 29 |
| Distancia orificios de anclaje L [mm] | 28 |
| Orificios de anclaje abajo D1 [mm] | 9,1 |
| Orificios de anclaje arriba D2 [mm] | 8,1 |
| Avellanado abajo D3 [mm] | 10,3 |
| Avellanado arriba D4 [mm] | 16,0 |
Más información sobre MAGM115V
| Peso | 70 g / Udad |
| GTIN | 4050571885946 |
| Código aduanero | 85059029 |
documentos
- Página del catálogo Atlas 9 (página 776) (PDF)
- Hoja de datos (Vista de impresión)
- Hoja de datos (Inglés) (Vista de impresión)
*La bobina debe ser operada con el conector suministrado con rectificador integrado
¡Todas las indicaciones se entienden como valores de referencia no vinculantes! No asumimos ninguna responsabilidad por la elección de datos no confirmada por escrito. Las indicaciones de presión se refieren, salvo indicación en contrario, a líquidos del grupo II a +20°C
