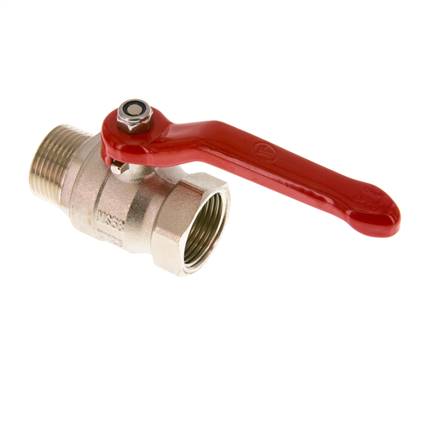

Messing-Kugelhahn, Eco-Line, R 1" / Rp 1", 0 - 25bar
Artikelnummer:
KH 10 B IA E
Artikelbeschreibung
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing verchromt, Dichtungen: PTFE / NBR
Temperaturbereich:
-20 bis +95 °C
Medien:
Druckluft, Wasser, Öle
Optional:
mit Knebelgriff -KN (1/4" - 1-1/4")
Körper: Messing vernickelt, Kugel: Messing verchromt, Dichtungen: PTFE / NBR
Temperaturbereich:
-20 bis +95 °C
Medien:
Druckluft, Wasser, Öle
Optional:
mit Knebelgriff -KN (1/4" - 1-1/4")
Eigenschaften
| Ausführung | Standard |
| G1 (Außengewinde) | R 1" |
| G2 (Innengewinde) | Rp 1" |
| DN [mm] | 23 |
| L [mm] | 74,5 |
| PN [bar] | 0 - 25 |
| H [mm] | 54 |
| R [mm] | 113 |
| Ersatzgriffe | G KH 10 B E |
Weitere Informationen zu KH10BIAE
| Gewicht | 450 g / Stk. |
| GTIN | 4050571405229 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 496) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit Knebelgriff
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
