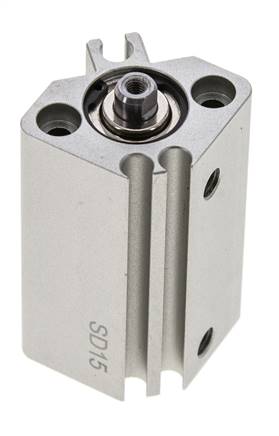

Kompaktzylinder, doppeltwirkend, Kolben 12mm, Hub 20mm
{{ $t('shop.all.artikelnummer') }}:
SQN 12/20 SZ
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert,
•Zylinderschalter von verschiedenen Seiten montierbar,
•Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert,
•Zylinderschalter von verschiedenen Seiten montierbar,
•Haupteinbaumaße identisch mit SMC Serie CQ2A (CQ2)
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 12 |
| Hub [mm] | 20 |
| H (Kolbenstangengewinde) | M 3 |
| G (Druckluftanschluss) | M 5 |
| Reparatursätze | SQ 12 REP |
| A [mm] | 31,5 |
| B [mm] | 28,0 |
| C [mm] | 6 |
| D [mm] | 6 |
| E [mm] | 33 |
| F [mm] | 6,5 |
| K [mm] | 5 |
| L [mm] | 3,5 |
| M [mm] | 22 |
| N [mm] | 3,4 |
| O [mm] | 6 (3,5 tief) |
| P | M 4 |
| P1 [mm] | 11,0 |
| Q [mm] | 11,0 |
| S [mm] | 27,5 |
| U [mm] | 14 |
| V [mm] | 25 |
{{ $t('shop.display.artikel.info') }} SQN12/20SZ
| {{ $t('shop.all.gewicht') }} | 80 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571638504 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Druckansicht)
Katalogseite Atlas 9 (Seite 860_861) atlas9_seiten/860_861.pdf
3D-CAD-File (Volumenmodell) protected/cad/3d/73566/sq1220sz298755.stp
3D-CAD-File (Volumenmodell) protected/cad/3d/73566/sq1220sz298755.stp
