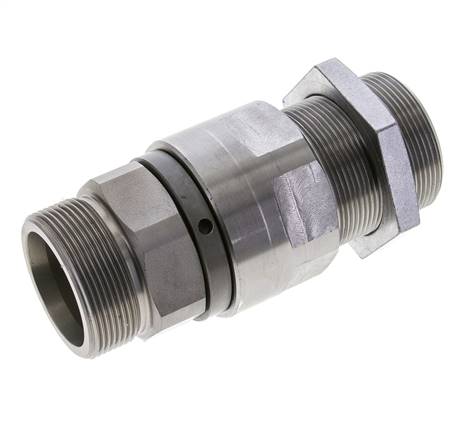

Hochdruck-Schott-Drehverschraubung 38 S (M52x2)
Artikelnummer:
DREHSOT 38 S
Artikelbeschreibung
Verwendung:
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.
Werkstoffe:
Körper: Stahl verzinkt, Dichtungen: NBR
Medien:
Hydrauliköl oder geölte Druckluft
Temperaturbereich:
-20 bis +90 °C
Einsatz zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenbauteilen oder Kränen. Für Schwenkbewegungen bis max. 20 U/min., keine ununterbrochene Drehbewegung.
Werkstoffe:
Körper: Stahl verzinkt, Dichtungen: NBR
Medien:
Hydrauliköl oder geölte Druckluft
Temperaturbereich:
-20 bis +90 °C
Eigenschaften
| Baureihe | schwere Baureihe |
| Rohrdurchmesser (außen) | 38 S (M52x2) |
| Schottgewinde | M 52x2 |
| Emax [mm] | 20 |
| Betriebsdruck [bar] | 250 |
| DN [mm] | 32 |
| Baulänge über alles [mm] | 139 |
Weitere Informationen zu DREHSOT38S
| Gewicht | 1,8 kg / Stk. |
| GTIN | 4050571268596 |
| Zollwarennummer | 73079910 |
Dokumente
- Katalogseite Atlas 9 (Seite 266) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
