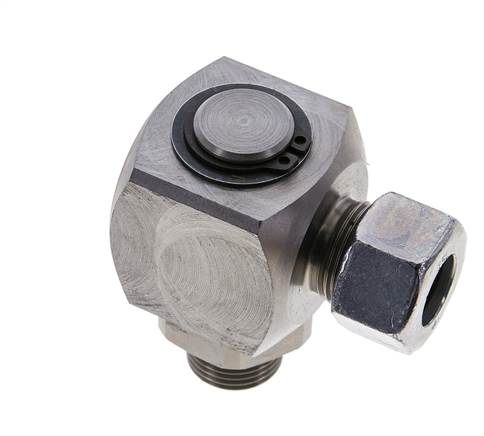

HD-Winkel-Einschraub-Drehverschraubung G 1/2"-15 L (M22x1,5)
Artikelnummer:
DREH 15 LR
Artikelbeschreibung
Werkstoffe:
Dichtung: NBR (Typ 1.4404: FKM)
Temperaturbereich*:
-20°C bis max. +100°C (Typ 1.4404: -20°C bis max. +120°C)
Medien:
schmierende Medien (z.B. Hydrauliköl oder geölte Druckluft)
Anwendungsbereich:
Zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenteilen. Schlauch kann durch die gleitgelagerte Welle unter maximaler Druckbelastung schwenken und rotieren.
Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen.
Dichtung: NBR (Typ 1.4404: FKM)
Temperaturbereich*:
-20°C bis max. +100°C (Typ 1.4404: -20°C bis max. +120°C)
Medien:
schmierende Medien (z.B. Hydrauliköl oder geölte Druckluft)
Anwendungsbereich:
Zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenteilen. Schlauch kann durch die gleitgelagerte Welle unter maximaler Druckbelastung schwenken und rotieren.
Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen.
Eigenschaften
| Werkstoff | Stahl verzinkt |
| Baureihe | leichte Baureihe |
| Rohrdurchmesser (außen) | 15 L (M22x1,5) |
| Einschraubgewinde | G 1/2" |
| DN [mm] | 13 |
| Umax.* [1/min] | 2,0 |
| Betriebsdruck* [bar] | 250 |
| Temperaturbereich* [°C] | -20 bis +100 |
Weitere Informationen zu DREH15LR
| Gewicht | 550 g / Stk. |
| GTIN | 4050571267414 |
| Zollwarennummer | 73079910 |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 185) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Temperaturwerte, Drücke und Umdrehungen/Minute sind Maximalwerte, die nicht zusammen erreicht werden dürfen. Bitte sprechen Sie uns an, um für Ihren Einsatzfall die richtige Drehverschraubung auszuwählen.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
