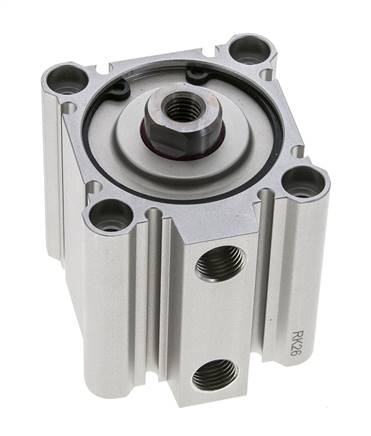

Kompaktcylinder, dobbeltvirkende, stempel 50mm, slaglængde 25mm
Varenummer:
SQN 50/25 SZ
Varebeskrivelse
Materialer:
Legeme: aluminium eloxeret, stempelstang: stål hårdtforkromet, pakning: NBR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 10 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D
Fordele:
• særlig økonomisk,
• cylinderkontakt kan monteres fra forskellige sider,
• overordnede indbygningsdimensioner identiske med SMC serie CQ2A (CQ2)
Legeme: aluminium eloxeret, stempelstang: stål hårdtforkromet, pakning: NBR
Temperaturinterval:
-10 til +60 °C
Driftstryk:
maks. 10 bar
Udførelse:
med magnetstempel
Cylinderkontakttype:
D
Fordele:
• særlig økonomisk,
• cylinderkontakt kan monteres fra forskellige sider,
• overordnede indbygningsdimensioner identiske med SMC serie CQ2A (CQ2)
Egenskaber
| Stempeldiameter [mm] | 50 |
| Slaglængde [mm] | 25 |
| H (stempelstanggevind) | M 10 |
| G (tryklufttilslutning) | G 1/4" |
| Reservedelssæt | SQN 50 REP |
| A [mm] | 48,5 |
| B [mm] | 40,5 |
| C [mm] | 15 |
| D [mm] | 20 |
| E [mm] | 64 |
| F [mm] | 10,5 |
| J [mm] | 7,0 |
| K [mm] | 17 |
| L [mm] | 8,0 |
| M [mm] | 50 |
| N [mm] | 6,5 |
| O [mm] | 10,5 (6,5 dyb) |
| P | M 8 |
| P1 [mm] | 22,0 |
| Q [mm] | 10,5 |
Yderligere oplysninger om SQN50/25SZ
| Vægt | 550 g / styk |
| GTIN | 4050571639228 |
| Toldvarenummer | 84123100 |
| RoHS-konform | Ja |
| Producent | EMC |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 860_861) (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
