Gruppo merceologico

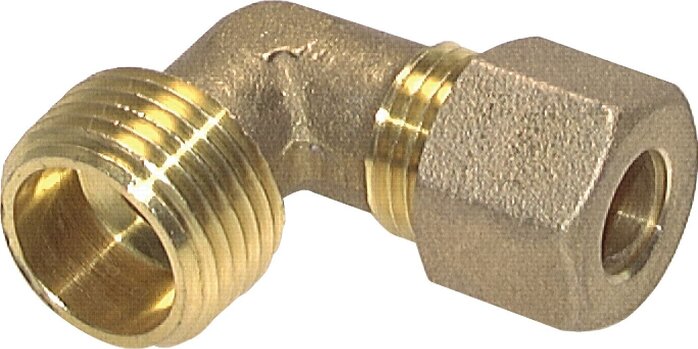

Raccordi filettati a vite a gomito con filettatura esterna conica

Principskitse: Vinkel indskrunings-indskruning til tekstilrør TX, cylindrisk gevind, messing

Video su YouTube:

Klemringsfittings af messing skal monteres fagligt korrekt

Range di temperatura:

-60°C fino a max. +300°C (con guarnizione: -20°C fino a max. +80°C)

Materiali consigliati per i tubi:

Rame, poliammide (con manicotto di rinforzo)

Nota:

I raccordi a compressione in ottone non possono essere combinati con raccordi ad anello tagliente ISO 8434-1 (DIN 2353). Quando si utilizza un tubo di rame dolce, deve essere applicato il fattore di correzione di 0,65 (pressione x 0,65). Quando si utilizza un tubo in poliammide, si applicano le pressioni di esercizio del tubo.

Materiali:

Ottone

Documenti:

Pagina del catalogo Atlas 9 (pagina 137) (PDF)

Maggiori informazioni

Raccordi filettati a vite a gomito con filettatura esterna conica:

20 di 24 articoli

Raccordo a gomito con anello di bloccaggio R 1/8"-4 (M8x1)mm, ottone(KWE 184 MS)

KWE 184 MS

Raccordo a gomito con anello di bloccaggio R 1/8"-4 (M8x1)mm, ottone

5,89 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
4 (M8x1)	R 1/8"	150	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/8"-5 (M10x1)mm, ottone(KWE 185 MS)

KWE 185 MS

Raccordo a gomito con anello di bloccaggio R 1/8"-5 (M10x1)mm, ottone

8,79 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
5 (M10x1)	R 1/8"	150	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/4"-5 (M10x1)mm, ottone(KWE 145 MS)

KWE 145 MS

Raccordo a gomito con anello di bloccaggio R 1/4"-5 (M10x1)mm, ottone

13,29 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
5 (M10x1)	R 1/4"	150	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/8"-6 (M10x1)mm, ottone(KWE 186 MS)

KWE 186 MS

Raccordo a gomito con anello di bloccaggio R 1/8"-6 (M10x1)mm, ottone

4,69 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
6 (M10x1)	R 1/8"	150	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/4"-6 (M10x1)mm, ottone(KWE 146 MS)

KWE 146 MS

Raccordo a gomito con anello di bloccaggio R 1/4"-6 (M10x1)mm, ottone

6,32 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
6 (M10x1)	R 1/4"	150	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/8"-8 (M12x1)mm, ottone(KWE 188 MS)

KWE 188 MS

Raccordo a gomito con anello di bloccaggio R 1/8"-8 (M12x1)mm, ottone

6,43 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
8 (M12x1)	R 1/8"	135	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/4"-8 (M12x1)mm, ottone(KWE 148 MS)

KWE 148 MS

Raccordo a gomito con anello di bloccaggio R 1/4"-8 (M12x1)mm, ottone

6,13 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
8 (M12x1)	R 1/4"	135	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-8 (M12x1)mm, ottone(KWE 388 MS)

KWE 388 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-8 (M12x1)mm, ottone

8,12 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
8 (M12x1)	R 3/8"	135	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/4"-10 (M16x1,5)mm, ottone(KWE 1410 MS)

KWE 1410 MS

Raccordo a gomito con anello di bloccaggio R 1/4"-10 (M16x1,5)mm, ottone

8,79 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
10 (M16x1,5)	R 1/4"	95	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-10 (M16x1,5)mm, ottone(KWE 3810 MS)

KWE 3810 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-10 (M16x1,5)mm, ottone

12,23 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
10 (M16x1,5)	R 3/8"	95	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/2"-10 (M16x1,5)mm, ottone(KWE 1210 MS)

KWE 1210 MS

Raccordo a gomito con anello di bloccaggio R 1/2"-10 (M16x1,5)mm, ottone

16,59 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
10 (M16x1,5)	R 1/2"	95	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/4"-12 (M18x1,5)mm, ottone(KWE 1412 MS)

KWE 1412 MS

Raccordo a gomito con anello di bloccaggio R 1/4"-12 (M18x1,5)mm, ottone

12,15 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
12 (M18x1,5)	R 1/4"	75	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-12 (M18x1,5)mm, ottone(KWE 3812 MS)

KWE 3812 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-12 (M18x1,5)mm, ottone

12,09 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
12 (M18x1,5)	R 3/8"	75	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/2"-12 (M18x1,5)mm, ottone(KWE 1212 MS)

KWE 1212 MS

Raccordo a gomito con anello di bloccaggio R 1/2"-12 (M18x1,5)mm, ottone

17,28 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
12 (M18x1,5)	R 1/2"	75	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-14 (M20x1,5)mm, ottone(KWE 3814 MS)

KWE 3814 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-14 (M20x1,5)mm, ottone

18,40 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
14 (M20x1,5)	R 3/8"	89	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/2"-14 (M20x1,5)mm, ottone(KWE 1214 MS)

KWE 1214 MS

Raccordo a gomito con anello di bloccaggio R 1/2"-14 (M20x1,5)mm, ottone

20,03 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
14 (M20x1,5)	R 1/2"	89	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-15 (M20x1,5)mm, ottone(KWE 3815 MS)

KWE 3815 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-15 (M20x1,5)mm, ottone

26,42 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
15 (M20x1,5)	R 3/8"	82	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/2"-15 (M20x1,5)mm, ottone(KWE 1215 MS)

KWE 1215 MS

Raccordo a gomito con anello di bloccaggio R 1/2"-15 (M20x1,5)mm, ottone

20,88 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
15 (M20x1,5)	R 1/2"	82	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 3/8"-16 (M22x1,5)mm, ottone(KWE 3816 MS)

KWE 3816 MS

Raccordo a gomito con anello di bloccaggio R 3/8"-16 (M22x1,5)mm, ottone

37,34 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
16 (M22x1,5)	R 3/8"	76	-60 fino a +300

Raccordo a gomito con anello di bloccaggio R 1/2"-16 (M22x1,5)mm, ottone(KWE 1216 MS)

KWE 1216 MS

Raccordo a gomito con anello di bloccaggio R 1/2"-16 (M22x1,5)mm, ottone

25,49 € incl. IVA

Quantità

Pz.

Disponibile subito

Diametro tubo (esterno) [mm]	Filettatura avvitabile	Pressione di esercizio con tubo di rame duro [bar]	Range di temperatura [°C]
16 (M22x1,5)	R 1/2"	76	-60 fino a +300

Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
