Gruppo merceologico

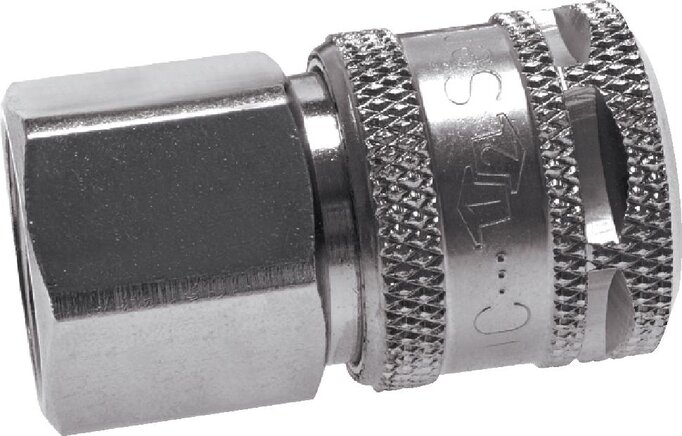

Prese di accoppiamento di sicurezza con filettatura interna, NW 7,2

Materiali:

Corpo: Ottone nichelato, acciaio nichelato, guarnizione: NBR

Range di temperatura:

-20 fino a +100 °C

Pressione di esercizio:

0 - 12 bar (Eco: fino a max. 8* bar)

Portata***:

1800 l/min (Eco: 1100 l/min)

Funzione:

Come per i giunti standard, l'accoppiamento viene effettuato inserendo il nipplo nella presa di accoppiamento. Il disaccoppiamento avviene in 2 fasi: Tirando indietro il manicotto di sgancio, la presa di accoppiamento si chiude e la spina di accoppiamento viene sfiatata, mentre è ancora trattenuta nella presa di accoppiamento. La spina viene quindi rilasciata tirando il manicotto di sgancio. Il pericoloso effetto del colpo di frusta viene così evitato.

Vantaggi:

Nessun rischio di lesioni durante lo sblocco del raccordo, poiché la spina non oscilla, facilità di comando (sblocco come i raccordi standard)

Consiglio:

Utilizzare spine di accoppiamento in acciaio temprato!

Compatibile con**:

Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) e molti altri marchi tedeschi
*corrisponde a 35 bar di pressione statica di esercizio (senza pulsazioni), ***6 bar di pressione in ingresso, 0,5 bar di differenza di pressione
**Nomi e denominazioni sono in parte marchi registrati dei rispettivi produttori.

Documenti:

Maggiori informazioni Meno informazioni

Filtra gli articoli

Filettatura interna
Seleziona
Esecuzione
Seleziona
Ampiezza nominale effettiva [mm]
Seleziona
Pressione di esercizio [bar]
Seleziona
Prese di accoppiamento di sicurezza con filettatura interna, NW 7,2:
6 di 6 articoli
Disponibile subito
Disponibile subito
Disponibile subito
Disponibile subito
Disponibile subito
Disponibile subito
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
