Positionier-Rundtische mit elektronischem Positionsanzeiger

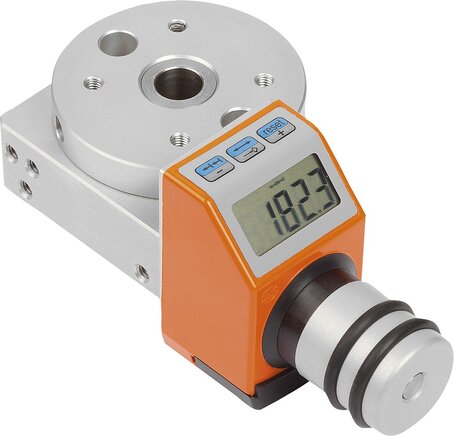

Exemplarische Darstellung: 21161-10-08 (21161-10-08)   &   21161-10-12 (21161-10-12)   &   21161-10-25 (21161-10-25) Exemplarische Darstellung

Werkstoff:

Grundkörper und Rundtisch Aluminium-Legierung, eloxiert.

Spindel Stahl, einsatzgehärtet.

Spindellagerung Gleitlager, wartungsfrei.

Positionsanzeiger Kunststoff.

Ausführung:

Radialspiel der Drehachse < 0,015 mm.

Axialspiel der Drehachse < 0,02 mm.

Wiederholgenauigkeit < 0,05°.

Spindel selbsthemmend.

Hinweis:

Der Verstellweg beträgt 360°, ohne Endanschlag.

Der Positionsanzeiger zählt in 0,1° Schritten im Uhrzeigersinn. Der Drehwinkel wird direkt am großen LCD Display angezeigt. Der Rundtisch bewegt sich dabei gegen den Uhrzeigersinn. Reset-, Kettenmaß- und Offset-Einstellungen sind über Tastaturbedienung möglich.

Die Batterielebensdauer liegt bei 2 Jahren. Die Batterie lässt sich schnell und einfach auswechseln.

Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden.

Übersetzungsverhältnis:

21161-10-08 = 50:1

21161-10-12 = 55:1

21161-10-25 = 50:1

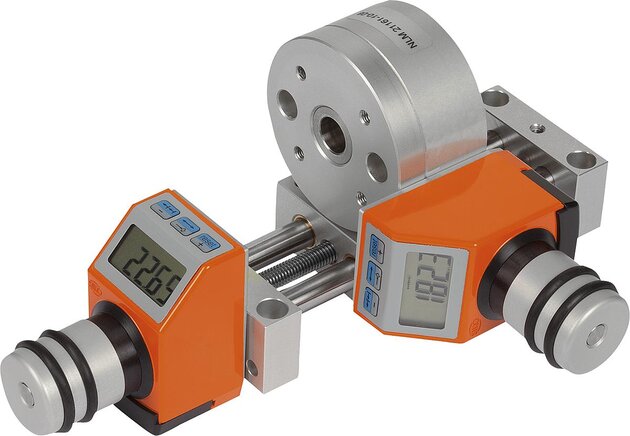

Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.

Zeichnungshinweis:

Einbaulage des Positionsanzeigers:

a) oben (Standard)

b) rechts

c) unten

d) links


Alle Senkungen nach DIN 74-Bm (D6)
{{ $t('shop.display.artikelgruppe.mehr_informationen') }} {{ $t('shop.display.artikelgruppe.weniger_informationen') }}

{{ $t('shop.display.artikelgruppe.filtern') }}

{{ $t('shop.display.artikelgruppe.kein_eintrag') }}
Positionier-Rundtische mit elektronischem Positionsanzeiger:
{{ $t('shop.all.artikelgruppe_n_von_m_artikeln', { anzahlArtikelAngezeigt: anzahlArtikelAngezeigt, anzahlArtikelGesamt: anzahlArtikelGesamt} ) }}
747,81€ incl. IVA
820,30€ incl. IVA
1672,74€ incl. IVA
