UNILOCK 5-Achs-Basismodul Systemgröße 50 mm

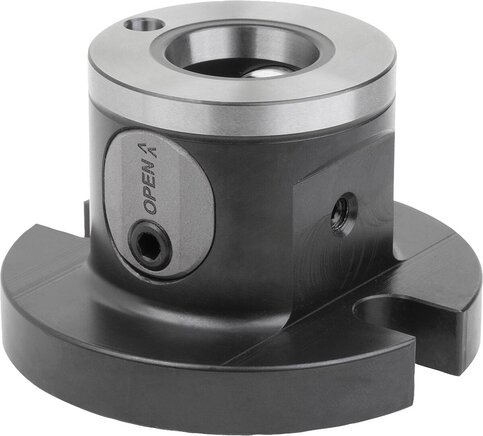

Exemplarische Darstellung: 42215-12050601 (42215-12050601)
· Nullpunkt-Spannsystem

· Ideal für das Spannen kleiner Werkstücke

· Handbetätigung

· Störkantenfreie 5-Seitenbearbeitung

· Kombinierbar mit Systemgröße 80

Werkstoff:

Vergütungsstahl.

Ausführung:

Grundkörper oxidiert.

Funktionsflächen gehärtet und geschliffen.

Hinweis:

Die UNILOCK 5-Achs-Basismodule, Systemgröße 50, sind direkt adaptierbar auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten. Zusätzlich kann das Basismodul Systemgröße 50 mit der Systemgröße 80 kombiniert werden. Kleinere Werkstücke können einfach mit dem Modulspannsystem gespannt werden.

A

Passend zu UNILOCK Nullpunkt-Spannsystem mit UNILOCK Spannbolzen D=18 mm.

Mit einem entsprechenden Spannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden.


Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M8,M10 sind folgende Haltekräfte möglich:

- Haltekraft (M8) 15.000 N

- Haltekraft (M10) 25.000 N

Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9.


Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.
{{ $t('shop.display.artikelgruppe.mehr_informationen') }} {{ $t('shop.display.artikelgruppe.weniger_informationen') }}

{{ $t('shop.display.artikelgruppe.filtern') }}

{{ $t('shop.display.artikelgruppe.kein_eintrag') }}
UNILOCK 5-Achs-Basismodul Systemgröße 50 mm:
{{ $t('shop.all.artikelgruppe_n_von_m_artikeln', { anzahlArtikelAngezeigt: anzahlArtikelAngezeigt, anzahlArtikelGesamt: anzahlArtikelGesamt} ) }}
654,50€ incl. VAT
