Artikelgruppe

Kupplungsdosen mit Überwurfmutter & Knickschutz, NW 5

Name: Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz
Brand: Landefeld
SKU: KDK KS 4 NW5
Price: 9.59 EUR
Availability: InStock

Exemplarische Darstellung: Kupplungsdose mit Überwurfmutter & Knickschutz, starr

YouTube Videos:

Unterschiedliche Druckluftkupplungen erklärt

Werkstoffe:

Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss*:

510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

Kompatibel zu**:

Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:

Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH

*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Dokumente:

Katalogseite Atlas 9 (Seite 281) (PDF)

Mehr Informationen

Kupplungsdosen mit Überwurfmutter & Knickschutz, NW 5:

20 von 20 Artikeln

KDK KS 4 NW5

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

9,59 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	starr

KDK KS 6 NW5

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

9,59 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	starr

KDK KD 4 NW5

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

13,54 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung

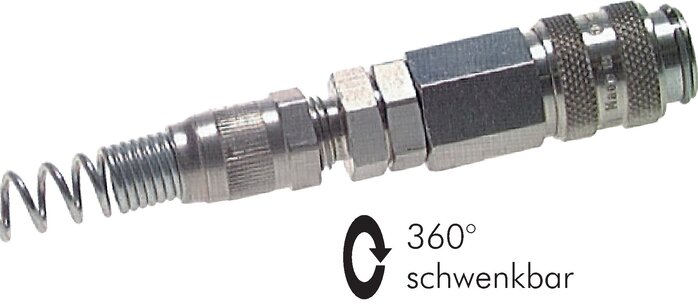

Messing	6x4	nein	schwenkbar

KDK KD 6 NW5

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

13,24 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	schwenkbar

KDK KS 4 NW5 MSV

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

10,77 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	starr

KDK KS 6 NW5 MSV

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

10,77 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	nein	starr

KDK KD 4 NW5 MSV

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

18,24 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	schwenkbar

KDK KD 6 NW5 MSV

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

17,81 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	nein	schwenkbar

KDK KS 4 NW5 BA

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

21,92 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	ja	starr

KDK KS 6 NW5 BA

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

22,57 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	ja	starr

KDK KS 4 NW5 MSV BA

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

23,55 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	ja	starr

KDK KS 6 NW5 MSV BA

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

24,25 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	ja	starr

KDK KD 4 NW5-RO

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

19,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	schwenkbar mit roter Schiebehülse

KDK KD 6 NW5-RO

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

20,74 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	schwenkbar mit roter Schiebehülse

KDK KD 4 NW5-GR

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

19,02 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	schwenkbar mit grüner Schiebehülse

KDK KD 6 NW5-GR

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

20,74 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	schwenkbar mit grüner Schiebehülse

KDK KD 4 NW5-BL

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

19,02 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	schwenkbar mit blauer Schiebehülse

KDK KD 6 NW5-BL

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

20,74 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	schwenkbar mit blauer Schiebehülse

KDK KD 4 NW5-SCH

Kupplungsdose (NW5) 6x4mm Schlauch m. Knickschutz

19,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	schwenkbar mit schwarzer Schiebehülse

KDK KD 6 NW5-SCH

Kupplungsdose (NW5) 8x6mm Schlauch m. Knickschutz

20,74 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	schwenkbar mit schwarzer Schiebehülse

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
