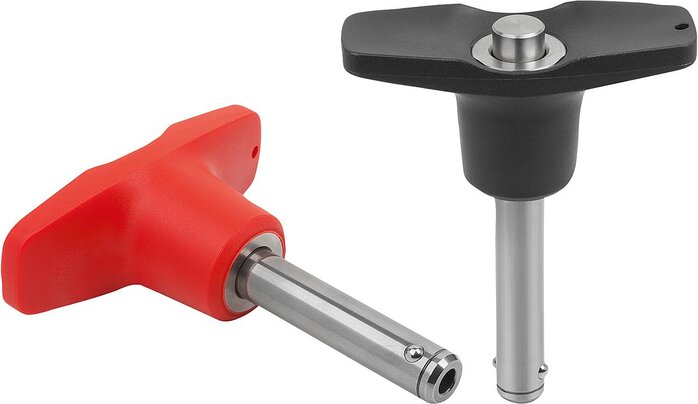

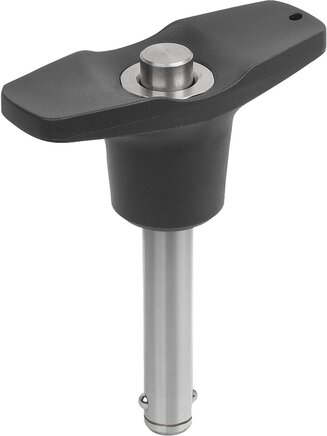

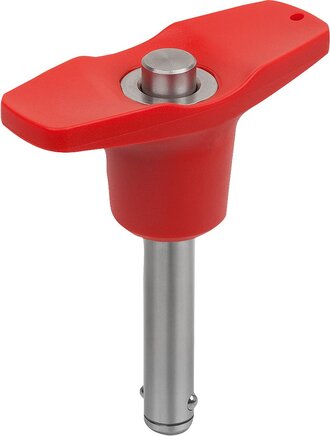

Kugelsperrbolzen mit T-Griff mit hoher Scherfestigkeit

· Für ein schnelles und einfaches Verbinden von Maschinenteilen und Werkstücken

· Anwendungsgebiete: Chemie- oder Lebensmittelindustrie, Luft- und Raumfahrt

· Sichere Verriegelung durch einfaches Betätigen und Lösen des Druckknopfes

· Bedienerfreundlich

Griff Thermoplast.

Druckknopf 1.4305.

Bolzen Edelstahl 1.4542.

Kugeln Edelstahl 1.4125.

Druckfeder Edelstahl 1.4310.

Griff schwarzgrau oder verkehrsrot RAL 3020.

Edelstahl blank.

Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen.

Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher.

Scherkraft zweischnittig (F) = S A t aB max.

Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast.

Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.

Kugelsperrbolzen mit hoher Scherfestigkeit sind durch eine Kennzeichnungsrille am Bolzen markiert.

Höhere Belastbarkeit im Vergleich zu den Standard-Kugelsperrbolzen.

Der Bolzen aus nichtrostendem Edelstahl 1.4542 ist gehärtet, weist eine hohe Scherfestigkeit auf und ist extrem belastbar.
