Artikelgruppe

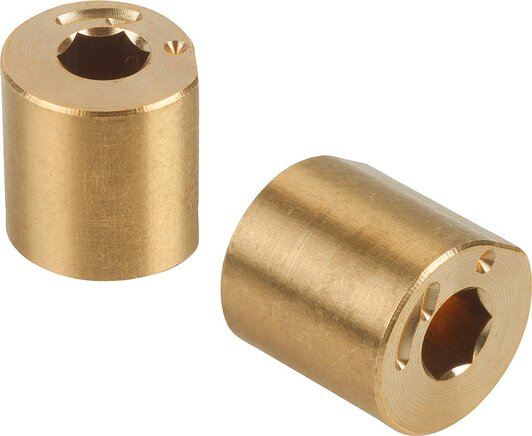

Klemmexzenter Messing
· Positionsgenaue Montage
· Fixieren von Bauteilen
· Einfache Bedienung
Werkstoff:
Messing
Anwendung:
Der Klemmexzenter dient zum fixieren von Bauteilen in Platten und Werkstücken.
Mit dem Exzentern lassen sich lösbare Verbindungen von Bauteilen realisieren.
Dank den Klemmelementen ist eine positionsgenaue Montage von Werkstücken möglich.
Vorteile:
In vielen Fällen kann damit eine aufwändige Querbohrung für Klemmschrauben eingespart werden.
Die Aufnahmebohrung für den Klemmexzenter wird kostengünstig in der gleichen Maschinenaufspannung wie die Aufnahmebohrung bzw. Nut für das zu verbindende Bauteil gefertigt.
Funktionsprinzip:
Zu klemmendes Bauteil und Klemmexzenter in Grundteil einlegen. Punktmarkierung des Klemmexzenters zeigt zum zu klemmenden Bauteil.
Klemmexzenter wird mit Innensechskantschlüssel in Richtung der Pfeilmarkierung festgezogen.
Bauteil kann durch Zurückdrehen des Klemmexzenters wieder gelöst werden.
Zeichnungshinweis:
1) Klemmkante
2) 8 H9 Tiefe min. 8
Mehr Informationen
Artikel filtern
Klemmexzenter Messing:
1 von 1 Artikeln
OT-NORELEM010562
04430-10-0808 Klemmexzenter
ab
6,60 €
inkl. MwSt.
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
