Artikelgruppe

Führungseinheiten, für Rundzylinder ISO 6432

Name: Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 50mm
Brand: Landefeld
SKU: LE 16/50 HK
Price: 480.14 EUR
Availability: InStock

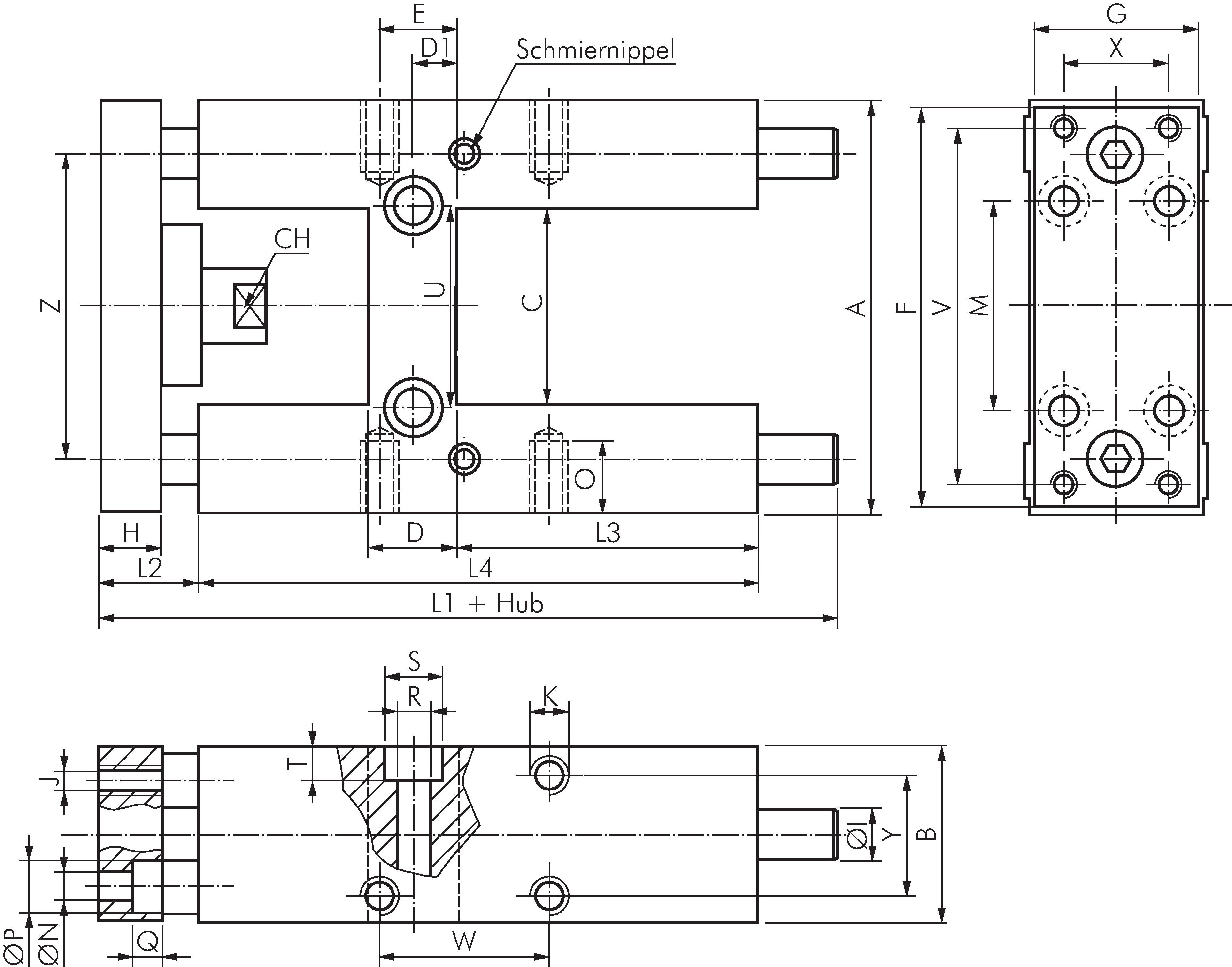

Anwendungsbeispiel: Führungsschiene, Typ H

YouTube Videos:

Wie funktioniert ein Pneumatikzylinder?

Fahrgeschwindigkeit am Pneumatikzylinder regulieren

Funktion:

Führungseinheiten werden zur Verdrehsicherung und Aufnahme von seitlichen Kräften bei Normzylindern eingesetzt.

Werkstoffe:

Körper: Aluminium eloxiert, Führungsstangen: Stahl hartverchromt, Abstreifer: NBR, Lager: Stahl oder Sinterbronze

Temperaturbereich:

-30 bis +100 °C

*Das angegebene Moment entspricht der max. zulässigen dynamischen Belastung. Bei statischen Belastungen kann dieses Moment mit Faktor 2 multipliziert werden.

Dokumente:

Katalogseite Atlas 9 (Seite 845) (PDF)

Mehr Informationen

Führungseinheiten, für Rundzylinder ISO 6432:

20 von 52 Artikeln

LE 16/50 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 50mm

480,14 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	50	9 / 8

LE 16/100 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 100mm

488,52 € inkl. MwSt.

Menge

Stk.

wieder lieferbar in ⌀ 4 Wochen

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	100	9 / 8

LE 16/160 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 160mm

498,59 € inkl. MwSt.

Menge

Stk.

wieder lieferbar in ⌀ 7 Wochen

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	160	9 / 8

LE 16/200 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 200mm

505,29 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	200	9 / 8

LE 16/250 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 250mm

513,68 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	250	9 / 8

LE 16/320 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 320mm

1.008,67 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	320	9 / 8

LE 16/400 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 400mm

1.142,90 € inkl. MwSt.

Menge

Stk.

Nicht auf Lager

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	400	9 / 8

LE 16/500 HK

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 500mm

1.310,69 € inkl. MwSt.

Menge

Stk.

wieder lieferbar in ⌀ 8 Wochen

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	12 & 16	500	9 / 8

LE 25/50 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 50mm

511,77 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	50	11 / 10

LE 25/80 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 80mm

517,13 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	80	11 / 10

LE 25/100 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 100mm

520,70 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	100	11 / 10

LE 25/160 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 160mm

531,41 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	160	11 / 10

LE 25/200 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 200mm

538,53 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	200	11 / 10

LE 25/250 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 250mm

547,45 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	250	11 / 10

LE 25/320 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 320mm

559,93 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	320	11 / 10

LE 25/400 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 400mm

574,21 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	400	11 / 10

LE 25/500 HK

Führungseinheit für ISO6432-Ø 20 & 25mm, Hub 500mm

592,06 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Kugel- umlaufführung	20 & 25	500	11 / 10

LE 16/40 HG

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 40mm

317,34 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Gleitführung	12 & 16	40	6 / 5

LE 16/50 HG

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 50mm

318,06 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Gleitführung	12 & 16	50	6 / 5

LE 16/100 HG

Führungseinheit für ISO6432-Ø 12 & 16mm, Hub 100mm

321,65 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Ausführung	für Kolbendurchmesser [mm]	Hub [mm]	MA / MB* [Nm]
H mit Gleitführung	12 & 16	100	6 / 5

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
