Datenblatt
Zylinderschalter, 2-Leiter Solid-State Sensor, rote LED
{{ $t('shop.all.artikelnummer') }}:
ZSD 22-M8
Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Kunststoff, Schraube: Metall
Anschlussleitung:
PUR-Kabel (Reed-Schalter: PVC-Kabel)
Schutzart:
IP 67
Temperaturbereich:
-10 bis +70 °C
Hinweis:
Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die Nut des Zylinders und Arretierung durch den Gewindestift.
Verwendung:
Universeller Einsatz für Zylinder mit durchgehender C-Nut, durchgehender und nicht durchgehender T-Nut (5 mm) und mit optionalem Spannband auch für Rundzylinder Ø 8 - 63 mm.
Vorteile:
•kein Befestigungsmaterial notwendig für Zylinder mit C-Nut & T-Nut (5 mm),
•ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC),
•mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo),
•mit optionalem Spannband für Rundzylinder einsetzbar
•ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC),
•mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo),
•mit optionalem Spannband für Rundzylinder einsetzbar
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | 2-Leiter Solid-State Sensor, rote LED |
| Betriebsspannung | 10 - 28 V (DC) |
| Schaltung | Schließer |
| max. Schaltstrom [mA] | 50 |
| max. Leistung | 1,4 W |
| Anschlussleitung | 0,15 mtr., 2x 0,1 mm² mit M 8-Stecker (3-polig) |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 15 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571890940 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 85365019 |
Zeichnung:

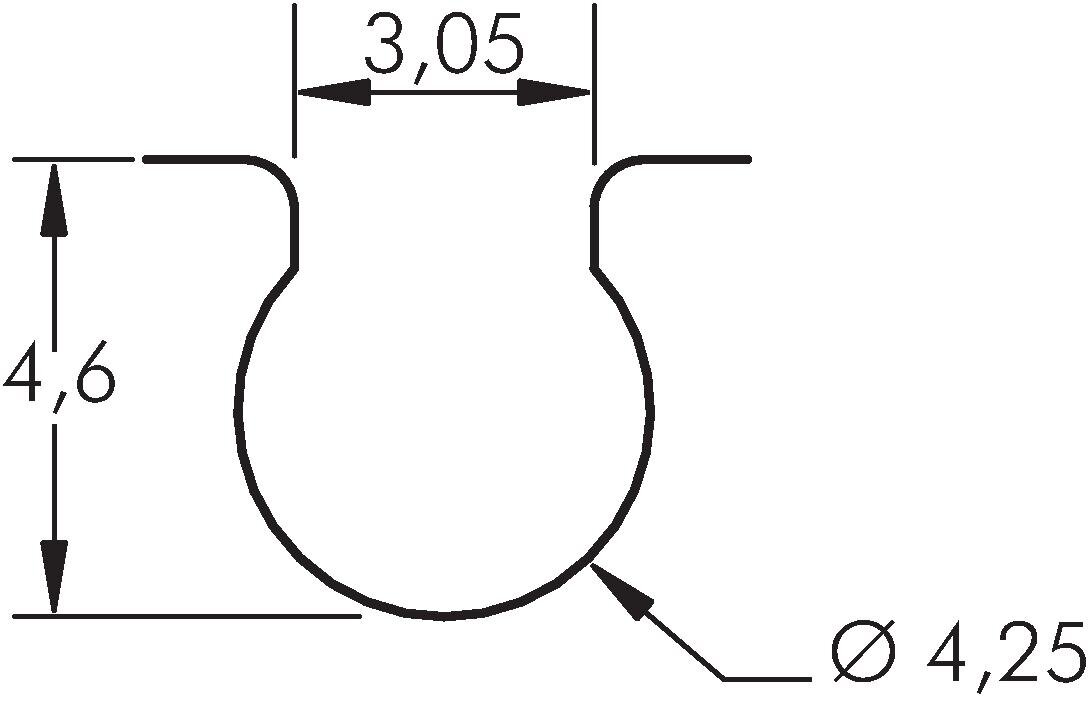

Zeichnung: C-Nut

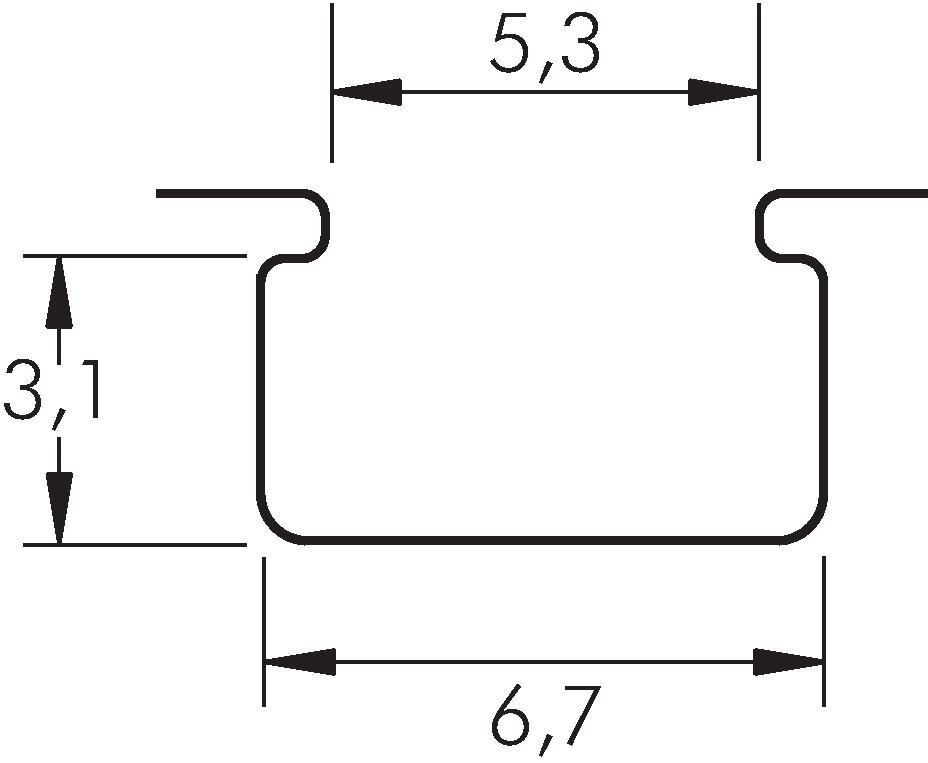

Zeichnung: T-Nut

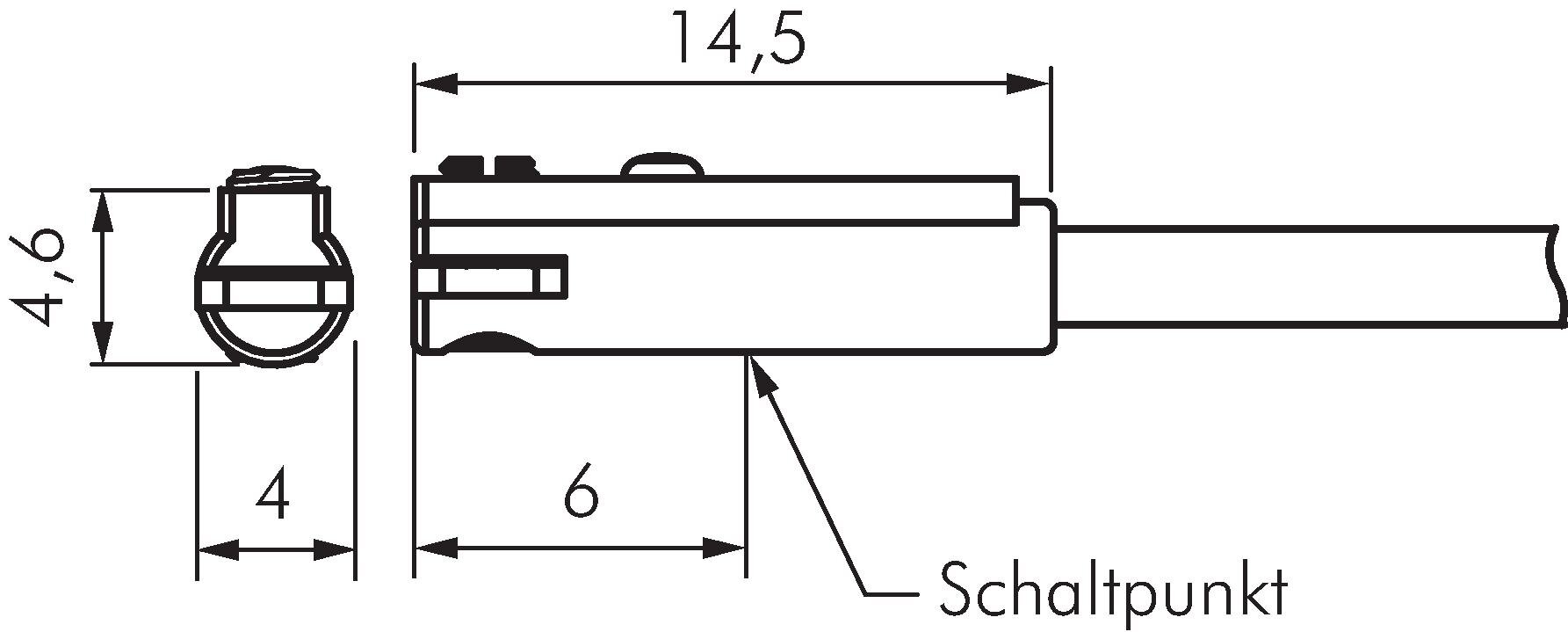

Zeichnung: Sensorabmessungen Solid State & vollelektronischer Sensor
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer ZSD 22-M8 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 08.01.2025
