Datový list
Kompaktní sane, píst 20mm, zdvih 10mm, s oboustranným omezením zdvihu (tlumic nárazu)
{{ $t('shop.all.artikelnummer') }}:
ELS 20/10-B

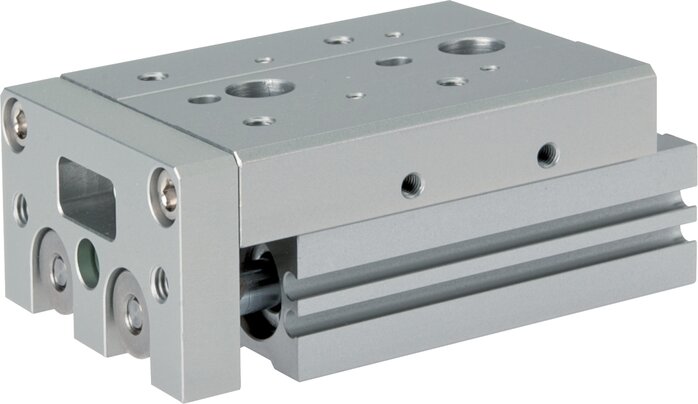

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso a deska: Eloxovaný hliník, pístnice: Nerezová ocel, píst: Hliník, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Rychlost pístu:
50 - 500 mm/s
Provedení:
se magnetickým pístem
Opce:
s omezením zdvihu (pevný doraz) vysunovací (-10 mm) -AS*, s omezením zdvihu (pevný doraz) zasunovací (-10 mm) -AT*, s omezením zdvihu (pevný doraz) na obou stranách (-20 mm)-A*, s omezením zdvihu (tlumicem nárazu) vysunovací (ne Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BS*, se zasouvacím omezovacem zdvihu (tlumicem nárazu) (ne Ø 6, Ø 8: -20 mm, Ø 12: -18 mm, Ø 16 & 20: -25 mm, Ø 25: -35 mm) -BT*, s omezením zdvihu (tlumicem) na obou stranách (ne Ø 6, Ø 8: -40 mm, Ø 12: -36 mm, Ø 16 & 20: -50 mm, Ø 25: -70 mm) -B*
Typ spínace válce:
D
Výhody:
•vysoká tuhost,
•mnoho možnosti montáže,
•polohovací otvory pro opakovatelnou montáž obrobku,
•nastavitelný zdvih pomocí omezení zdvihu (jako pevný doraz nebo tlumic nárazu),
•hlavní instalacní rozmery shodné se sérií SMC MXS
•mnoho možnosti montáže,
•polohovací otvory pro opakovatelnou montáž obrobku,
•nastavitelný zdvih pomocí omezení zdvihu (jako pevný doraz nebo tlumic nárazu),
•hlavní instalacní rozmery shodné se sérií SMC MXS
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Průměr pístu | 20 |
| zdvih | 10 |
| Rozsah nastavení zdvihu | 0 - 10 |
| provedení | s oboustranným omezením zdvihu (tlumič nárazů) |
| G (přípojka pneumatického vzduchu) | G 1/8" |
| Opravářské sady | ELS 20 REP |
| A | 76 |
| B | 73 |
| BA | 30 |
| BB | 18,0 |
| BC | 6,0 |
| BD | M 5 |
| BD1 | 8,0 |
| BE | 30 |
| C | 50 |
| CA | 45,5 |
| F | 50 |
| FA | 46 |
| FB | 27 |
| FC (+0,03 / -0,2) | 5 (5 hluboký) |
| FD | 6 |
| FE | M 5 |
| FE1 | 10,0 |
| FF | 40 |
| H | 45 |
| HA | 35 |
| HB | 25 |
| HC | 15 |
| HE | M 6 |
| HE1 | 12 |
| HF | 5,1 |
| KA | 58 |
| KB | 25 |
| KC | M 6 |
| KC1 | 13 |
| L | 21,0 |
| LA | 9,0 |
| LB | 27,5 |
| LC | 15,0 |
| LD | 25,0 |
| LE | 12,0 |
| LF | 6,5 |
| LG | 13,0 |
| LH | 13,0 |
| LJ | 3 |
| LK | 6,50 |
| LM | 8,0 |
| LN | 14,0 |
| LO | M 6 |
| LO1 | 7,0 |
| LP | M 6 |
| LP1 | 7,0 |
| M | 83 |
| MA | 13 |
| N | 4x |
| N1 | 2x |
| N2 | 6x |
| P | M 14x1,5 |
| Z | 81,5 |
Další informace:
| {{ $t('shop.all.gewicht') }} | 1,3 kg / ks |
| {{ $t('shop.all.gtin') }} | 4050571877323 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Obrázek

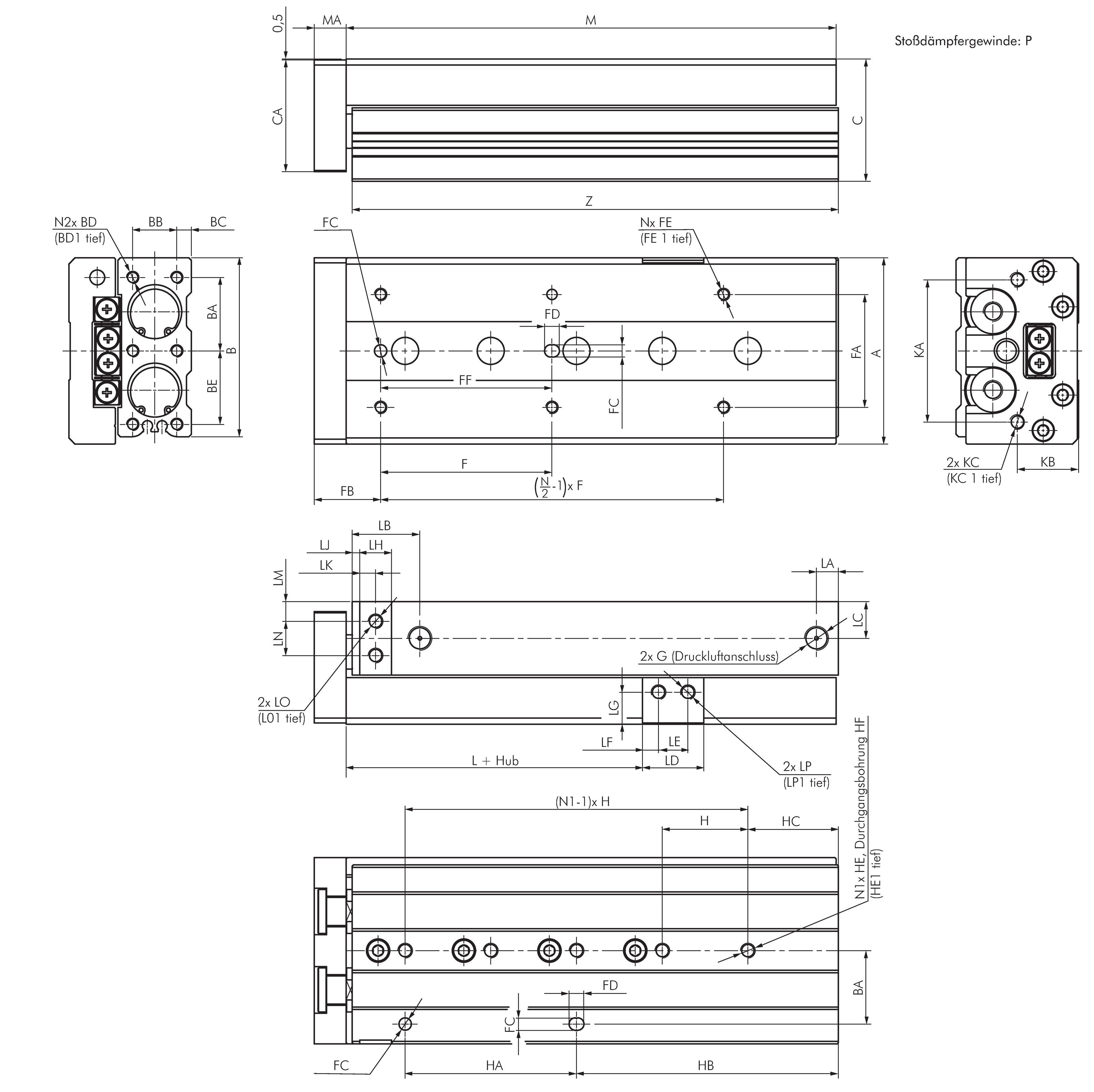

Kresba:
Kresba: Kompaktní sáne standardní
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.com pod číslem produktu ELS 20/10-B .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 19.12.2025
