Scheda tecnica

Cilindro per montaggio diretto, pistone, 32mm, corsa 10mm, Biella antirotazione
{{ $t('shop.all.artikelnummer') }}:
EUK 32/10

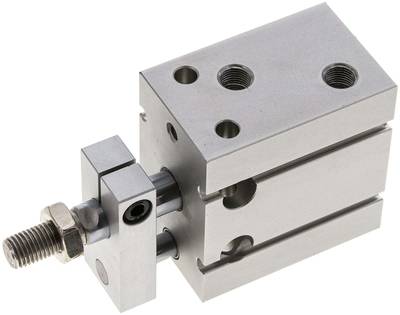

Illustrazione esemplare
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiali:
Corpo: Alluminio anodizzato, biella: Acciaio inox, pistone: Alluminio, guarnizioni: NBR / PUR
Range di temperatura:
-10 fino a +60 °C
Pressione di esercizio:
max. 7 bar
Modello:
con pistone magnetico, i diametri di 6 mm e 10 mm sono forniti con due dadi in dotazione sulla biella
Tipo di interruttore per cilindro:
D
Vantaggi:
Salvaspazio grazie all'alloggiamento rettangolare, che consente il montaggio diretto senza altro materiale, può essere fissato su una qualsiasi delle 6 superfici quadrate, le dimensioni di installazione principali sono identiche alla serie SMC CDU / CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Diametro pistone [mm] 32
Corsa [mm] 10
Esecuzione Biella antirotazione
E (filettatura biella) M 10x1,25
G (raccordo aria compressa) G 1/8"
Kit per riparazione EU 32 REP
A1 [mm] 52
A3 [mm] 94
B [mm] 40
C [mm] 62
D [mm] 12
D2 [mm] 42
E1 [mm] 19,5
E2 [mm] 22,0
G1 [mm] 23,0
G2 [mm] 12,5
G3 [mm] 4,5
G4 [mm] 9,0
H [mm] 11,0 (11,5 prof.)
H1 [mm] 6,6
H2 [mm] 24
H3 [mm] 11
H4 [mm] 24
J M 6
J1 [mm] 48
J2 [mm] 9
K [mm] 12
K1 [mm] 29
K2 [mm] 24
K3 [mm] 49,0
K4 [mm] 30,8
SW [mm] 10
Maggiori informazioni:
{{ $t('shop.all.gewicht') }} 480 g / Pz.
{{ $t('shop.all.gtin') }} 4050571872564
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Figura
Disegno:
Disegno: Cilindro a montaggio diretto
Per maggiori informazioni su questo articolo e la possibilità di ordinarlo, ti consigliamo di consultare il nostro negozio online https://www.landefeld.com e il codice articolo EUK 32/10 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Germania
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
I nostri prodotti e la nostra merce sono destinati unicamente all’uso industriale e commerciale.
