Datenblatt

Direktmontagezylinder, Kolben 6mm,Hub 30mm, Standard
{{ $t('shop.all.artikelnummer') }}:
EU 6/30

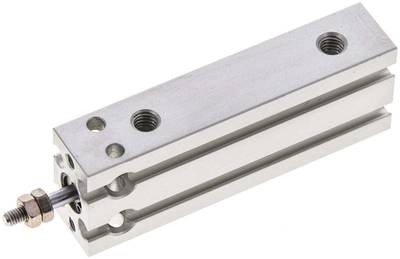

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 6
Hub [mm] 30
Ausführung Standard
E (Kolbenstangengewinde) M 3
G (Druckluftanschluss) M 5
Reparatursätze EU 6 REP
A1 [mm] 33
A2 [mm] 46
B [mm] 13
C [mm] 22
D [mm] 3
D1 [mm] 13
E1 [mm] 7,0
E2 [mm] 8,0
G1 [mm] 15,0
G2 [mm] 10,0
H [mm] 5,8 (4,5 tief)
H1 [mm] 3,2
H2 [mm] 10
H3 [mm] 7
H4 [mm] 7
J M 3
J1 [mm] 17
J2 [mm] 5
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 49 g / Stk.
{{ $t('shop.all.gtin') }} 4050571872229
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Zeichnung:
Zeichnung: Direktmontagezylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer EU 6/30 .
