Datový list

Válec k prímé montáži, píst 20mm,zdvih 15mm, Standardní
{{ $t('shop.all.artikelnummer') }}:
EU 20/15

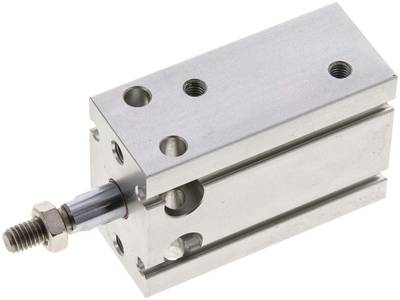

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso: Eloxovaný hliník, pístnice: Nerezová ocel, píst: Hliník, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Provedení:
s magnetickým pístem, prumer pístu 6 mm a 10 mm se dodává se dvema maticemi na pístnici
Typ spínace válce:
D
Výhody:
•prostorove úsporný díky obdélníkovému pouzdru, který umožnuje prímou montáž bez upevnovacího materiálu,
•muže být upevneno na 6 plochách kvádru,
•Hlavní konstrukcní rozmery shodné se SMC rady CDU/CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Průměr pístu 20
zdvih 15
provedení Standardní
E (závit pístnice) M 6
G (přípojka pneumatického vzduchu) M 5
Opravářské sady EU 20 REP
A1 46
A2 65
B 26
C 40
D 8
D1 19
E1 12,0
E2 14,0
G1 21,0
G2 10,0
G3 4,5
G4 5,5
H 9,5 (8,0 hluboký)
H1 5,5
H2 16
H3 9
H4 16
J M 5
J1 30
J2 8
SW 6
Další informace:
{{ $t('shop.all.gewicht') }} 175 g / ks
{{ $t('shop.all.gtin') }} 4050571871949
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Obrázek
Kresba:
Kresba: Prímý montážní válec
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.com pod číslem produktu EU 20/15 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 16.12.2025
