Datenblatt

Direktmontagezylinder, Kolben 16mm,Hub 30mm, Standard
{{ $t('shop.all.artikelnummer') }}:
EU 16/30

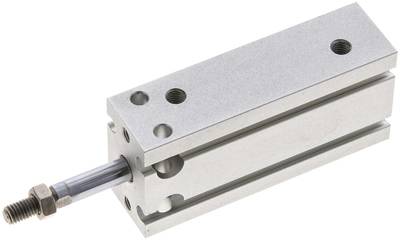

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 16
Hub [mm] 30
Ausführung Standard
E (Kolbenstangengewinde) M 5
G (Druckluftanschluss) M 5
Reparatursätze EU 16 REP
A1 [mm] 40
A2 [mm] 56
B [mm] 20
C [mm] 32
D [mm] 6
D1 [mm] 16
E1 [mm] 11,0
E2 [mm] 12,5
G1 [mm] 15,5
G2 [mm] 11,5
G3 [mm] 2,0
G4 [mm] 2,0
H [mm] 7,5 (6,5 tief)
H1 [mm] 4,3
H2 [mm] 14
H3 [mm] 7
H4 [mm] 12
J M 4
J1 [mm] 25
J2 [mm] 6
SW [mm] 5
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 115 g / Stk.
{{ $t('shop.all.gtin') }} 4050571871888
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Zeichnung:
Zeichnung: Direktmontagezylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer EU 16/30 .
