Datový list

Válec k prímé montáži, píst 16mm,zdvih 10mm, Standardní
{{ $t('shop.all.artikelnummer') }}:
EU 16/10

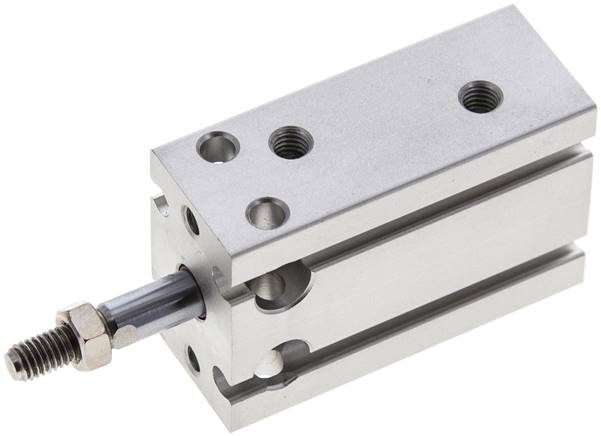

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso: Eloxovaný hliník, pístnice: Nerezová ocel, píst: Hliník, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Provedení:
s magnetickým pístem, prumer pístu 6 mm a 10 mm se dodává se dvema maticemi na pístnici
Typ spínace válce:
D
Výhody:
•prostorove úsporný díky obdélníkovému pouzdru, který umožnuje prímou montáž bez upevnovacího materiálu,
•muže být upevneno na 6 plochách kvádru,
•Hlavní konstrukcní rozmery shodné se SMC rady CDU/CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Průměr pístu 16
zdvih 10
provedení Standardní
E (závit pístnice) M 5
G (přípojka pneumatického vzduchu) M 5
Opravářské sady EU 16 REP
A1 40
A2 56
B 20
C 32
D 6
D1 16
E1 11,0
E2 12,5
G1 15,5
G2 11,5
G3 2,0
G4 2,0
H 7,5 (6,5 hluboký)
H1 4,3
H2 14
H3 7
H4 12
J M 4
J1 25
J2 6
SW 5
Další informace:
{{ $t('shop.all.gewicht') }} 90 g / ks
{{ $t('shop.all.gtin') }} 4050571871840
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Obrázek
Kresba:
Kresba: Prímý montážní válec
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.com pod číslem produktu EU 16/10 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 16.12.2025
