Datenblatt

Führungszylinder, mit Kugelbuchse, Kolben 25mm,Hub 100mm
{{ $t('shop.all.artikelnummer') }}:
ZDFM 25/100 K

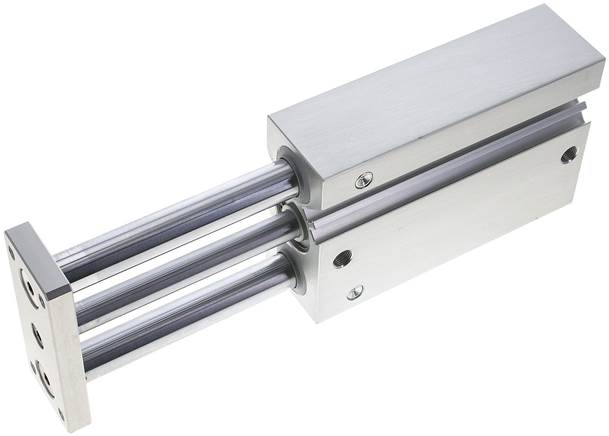

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Führungsstangen: Stahl hart verchromt, Kolbenstange: Stahl hart verchromt, Kolben: Aluminium, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 25
Hub [mm] 100
Ausführung mit Kugelbuchse
F (Druckluftanschluss) G 1/8"
Reparatursätze ZDFM 25 REP
zulässige Querkraft [N] 52
zulässiges Drehmoment an der Endplatte [Nm] 1,40
A [mm] 10
B [mm] 30,0
C [mm] 16
D [mm] 12
E1 [mm] 70
E2 [mm] 26
F1 [mm] 11,5
F2 [mm] 9
F3 [mm] 8
G1 [mm] 86
G2 [mm] 38
H [mm] 62
H1 [mm] 56
L1 [mm] 37,5
L2 [mm] 49,5
L3 [mm] 79,5
M1 [mm] 88
M2 [mm] 42
N [mm] 32
N1 [mm] 21
N2 [mm] 21
O1 [mm] 14
O2 [mm] 10
O3 [mm] 76
P1 M 6
Q [mm] 25
R [mm] 9,0
T1 [mm] 2,0
T2 [mm] 2,0
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 1,6 kg / Stk.
{{ $t('shop.all.gtin') }} 4050571810320
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
Zeichnung:
Zeichnung: Kompaktzylinder mit Führung
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer ZDFM 25/100 K .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 19.12.2025
