Gegevensblad
EGC-80-800-TB-KF-0H-GK (3013356) Toothed belt axis
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO058558

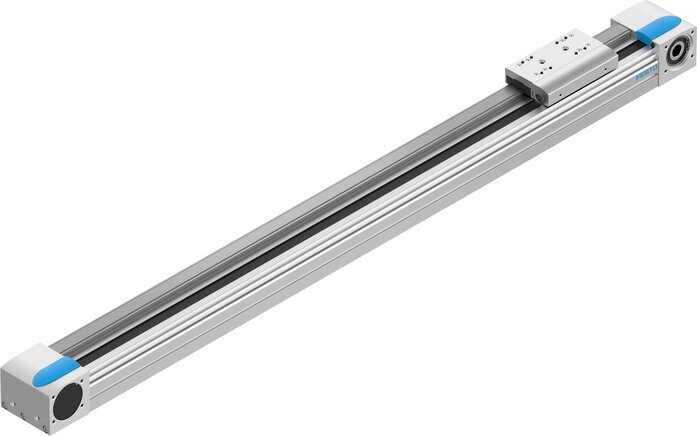

Voorbeeldige weergave
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Actuator pinion effective diameter [mm] | 28,65 |
| Working stroke [mm] | 800 |
| size | 80 |
| Stroke reserve [mm] | 0 |
| V-belt bending [%] | 0,24 |
| V-belt separation [mm] | 3 |
| installation position | arbitrary |
| Guide | ball guide |
| Construction set up |
Electro-mechanical linear axis, With V-belt |
| Motor type |
Step motor, Servo motor |
| Max. acceleration [m/s²] | 50 |
| Max. speed [m/s] | 5 |
| Repeatability | ±0.08 mm |
| Power-on time | 100 % |
| LABS (PWIS) conformity | IP40 |
| ambient temperature [°C] | -10 to 60 |
| Flat torque 2nd grade lx [mm4] | 844000 |
| Flat torque 2nd grade ly [mm4] | 1.16e+006 |
| Max. force Fy [N] | 3.050 |
| Max. force Fz [N] | 3.050 |
| Max. empty run shift resistance [N] | 28,0 |
| Max. force Fy total axis [Nm] | 36 |
| Max. force Fz total axis [N] | 350 |
| Torsional moment of inertia to [mm4] | 551000 |
| Mass inertia JH per metre stroke [kg/cm²] | 0,19 |
| Mass inertia JL per kg usable load [kg/cm²] | 2,05 |
| Feed constant [mm/U] | 90 |
| Closing cover material |
Aluminium wrought alloy, anodized |
| Profile material |
Aluminium wrought alloy, anodized |
| Max. moment Mx total axis |
LABS containing materials included, RoHs compliant |
| Max. moment My total axis |
Aluminium wrought alloy, anodized |
| Max. moment Mz total axis | Steel |
| Guide carriage material | Steel |
| Belt pulley material | High-alloyed stainless steels |
| Carriage material |
Aluminium wrought alloy, anodized |
| V-belt clamping body material | Cast stainless steel |
| V-belt material | Polychloroprene with glas cord and nylon covering |
Meer informatie:
| {{ $t('shop.all.gewicht') }} | 8 kg / Stk |
| {{ $t('shop.all.gtin') }} | 4052568268183 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.all.hersteller') }} | Festo |
