Datenblatt

ISO 15552-Zylinder, Kolben 32mm, Hub 10mm
{{ $t('shop.all.artikelnummer') }}:
XL 32/10

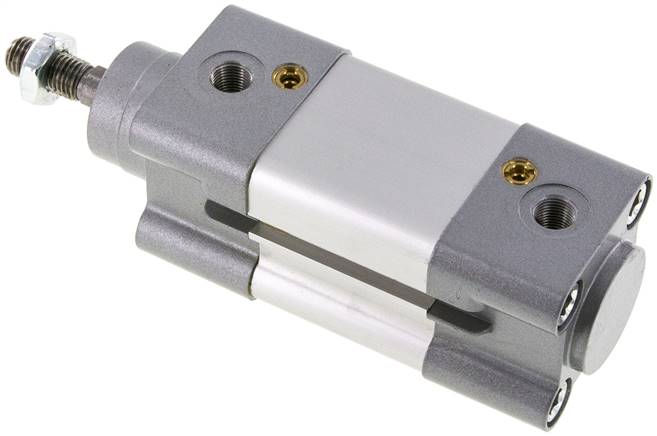

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Optional:
FKM-Dichtungen (Temperaturbereich -10°C bis max. +150°C, ohne Magnetkolben) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X
Ausführung:
mit Magnetkolben und einstellbarer Endlagendämpfung
Zylinderschaltertyp:
D, A
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 32
Hub [mm] 10
Ausführung Standard
A (Gewinde) M 10x1,25
R (Druckluftanschluss) G 1/8"
Reparatursätze XL 32 REP
B [mm] 12
C [mm] 30
D [mm] 18,0
F [mm] 22
G [mm] 26
H [mm] 120
K [mm] 4
M [mm] 47,0
N [mm] 32,5
CH [mm] 10
RT M 6
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 600 g / Stk.
{{ $t('shop.all.gtin') }} 4050571797737
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Zeichnung:
Zeichnung: Pneumatik-Zylinder ISO 15552
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer XL 32/10 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 16.12.2025
