Datenblatt
3/2-Wege Magnetventil, G 1/4", Impulsventil, 12 V DC
{{ $t('shop.all.artikelnummer') }}:
RV 3232-08-12V=

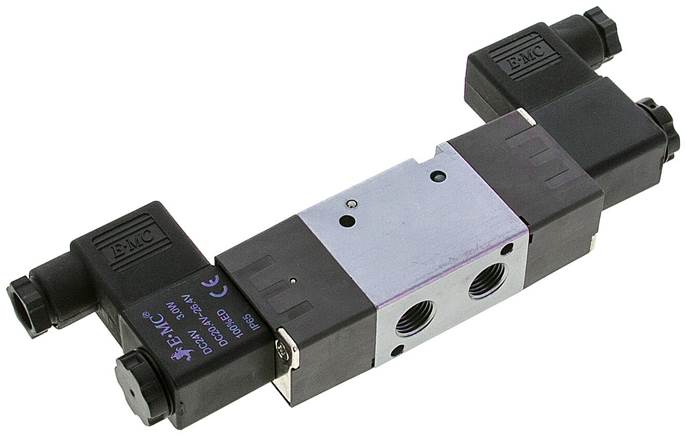

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Steuerspannung | 12 V DC |
| Funktion | Impulsventil |
| Gewinde G1 (2x) | G 1/4" |
| Gewinde Abluft G1 (1x) | G 1/4" |
| Nennweite [mm] | 5,6 |
| Durchfluss [l/min] | 1150 |
| Leistungsaufnahme (DC) [W] | 3 |
| Ersatzmagnetspule | MAG T1 12V= |
| A [mm] | 175,4 |
| B [mm] | 40 |
| C [mm] | 27 |
| D [mm] | 10,5 |
| E [mm] | 72,7 |
| F [mm] | 30 |
| H1 [mm] | 4,3 |
| H2 [mm] | 4,3 |
| J [mm] | 20 |
| K [mm] | 70,2 |
| L [mm] | 35 |
| M [mm] | 75,7 |
| N [mm] | 24 |
| O [mm] | 87,7 |
| P [mm] | 0 |
| U [mm] | 70 |
| V [mm] | 40,5 |
| W [mm] | 0 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 410 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571715045 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.all.hersteller') }} | EMC |
Zeichnung:
Zeichnung: 3/2-Wege Magnetventil
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer RV 3232-08-12V= .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 28.12.2024
