5/2-Wege Axial-Handhebelventil, Federrückstellung, G 1/4"
Artikelnummer:
L 522-08 S
Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Eigenschaften
Funk­ti­on Fe­der­rück­stel­lung
Ge­win­de G1 (3x) G 1/4"
Ge­win­de Ab­luft G2 (2x) G 1/8"
Nenn­wei­te [mm] 4,5
Durch­fluss [l/min] 800
A [mm] 62,7
B [mm] 35
C [mm] 22
D [mm] 31,7
E [mm] 21,7
F [mm] 20
H [mm] 4,3
J [mm] 24
K [mm] 102
M [mm] 14,2
N [mm] 35
O [mm] 21,7
P [mm] 3
S [mm] 20
T [mm] 31,7
U M 14x1
V [mm] 3
W [mm] 0
X [mm] 8
Weitere Informationen:
Gewicht 130 g / Stk.
GTIN 4050571460013
Zollwarennummer 84812090
RoHS konform Ja
Hersteller EMC

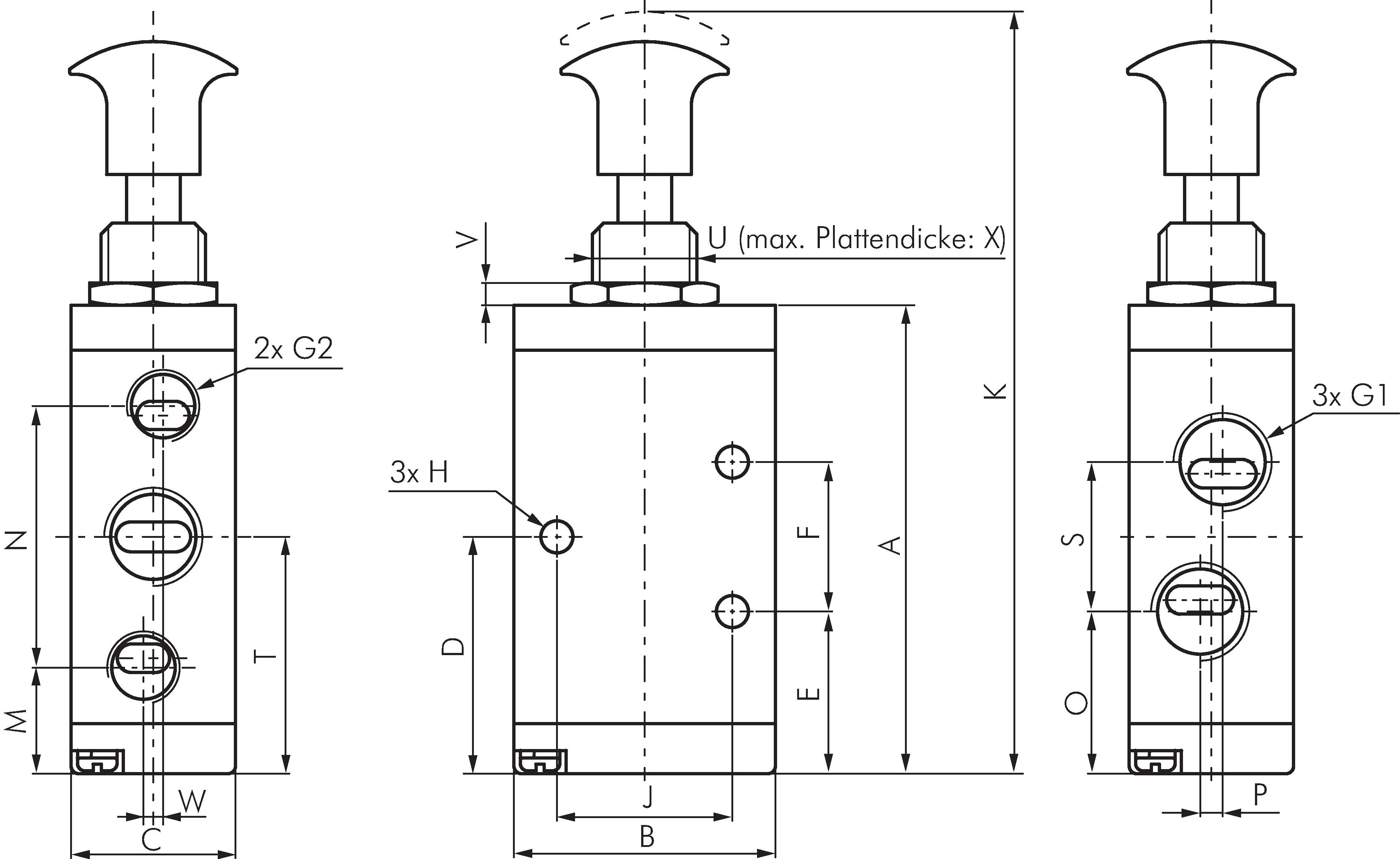

Zeichnung:
Zeichnung: 5/2-Wege Axial-Handhebelventil
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 27.02.2025
