3/2-Wege Axial-Handhebelventil, Raste, G 1/2"
Artikelnummer:
L 324-15
Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Eigenschaften
Funk­ti­on Raste
Ge­win­de G1 (2x) G 1/2"
Ge­win­de Ab­luft G1 (1x) G 1/2"
Nenn­wei­te [mm] 8
Durch­fluss [l/min] 2250
A [mm] 87,5
B [mm] 50
C [mm] 34
D [mm] 45,0
E [mm] 31,0
F [mm] 28
H [mm] 5,5
J [mm] 36
K [mm] 141
M [mm] 29,3
N [mm] 31,5
O [mm] 45,0
P [mm] 2,0
U M 22x1,5
V [mm] 5
W [mm] 0
X [mm] 9,5
Weitere Informationen:
Gewicht 410 g / Stk.
GTIN 4050571459864
Zollwarennummer 84812090
RoHS konform Ja
Hersteller EMC

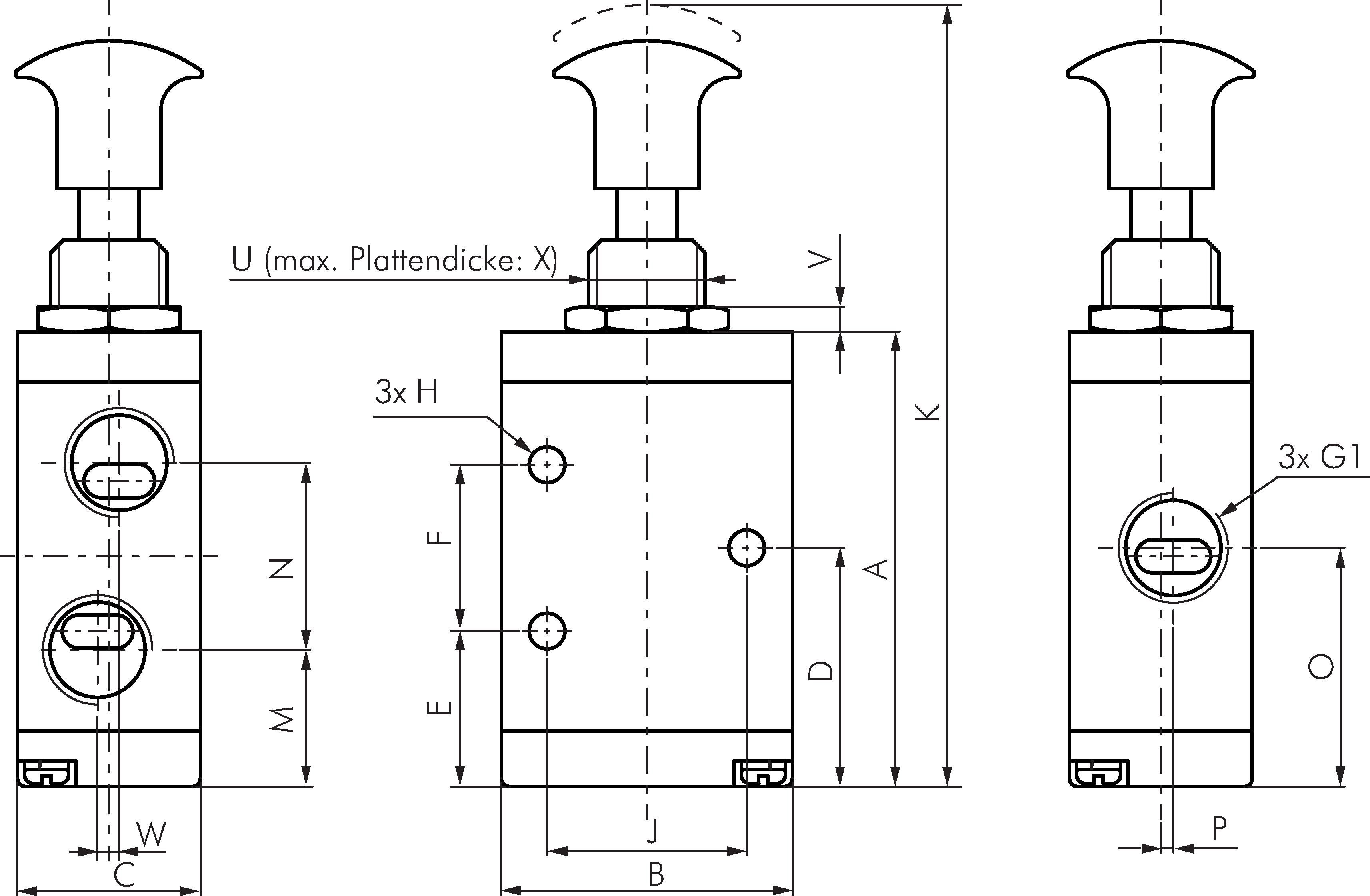

Zeichnung:
Zeichnung: 3/2-Wege Axial-Handhebelventil
