Datenblatt
HD-Winkel-Einschraub-Drehverschraubung G 1/2"-15 L (M22x1,5)
{{ $t('shop.all.artikelnummer') }}:
DREH 15 LR

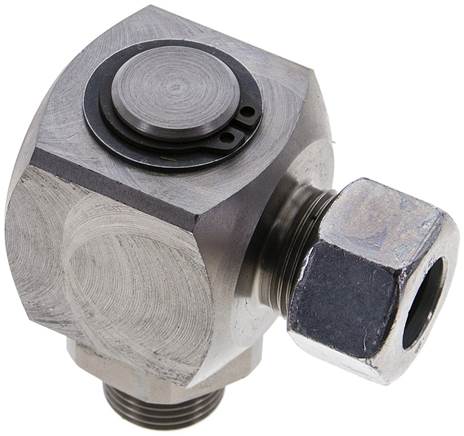

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Dichtung: NBR (Typ 1.4404: FKM)
Temperaturbereich*:
-20°C bis max. +100°C (Typ 1.4404: -20°C bis max. +120°C)
Medien:
schmierende Medien (z.B. Hydrauliköl oder geölte Druckluft)
Anwendungsbereich:
Zwischen einem Festpunkt und einer Schlauchleitung an drehenden oder schwenkenden Maschinenteilen. Schlauch kann durch die gleitgelagerte Welle unter maximaler Druckbelastung schwenken und rotieren.
Achtung:
Zum Ausgleich von Fluchtungsungenauigkeiten wird die Verwendung eines flexiblen Anschlusses dringend empfohlen.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Werkstoff | Stahl verzinkt |
| Baureihe | leichte Baureihe |
| Rohrdurchmesser (außen) | 15 L (M22x1,5) |
| Einschraubgewinde | G 1/2" |
| DN [mm] | 13 |
| Umax.* [1/min] | 2,0 |
| Betriebsdruck* [bar] | 250 |
| Temperaturbereich* [°C] | -20 bis +100 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 550 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571267414 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 73079910 |
Zeichnung:
Zeichnung: Winkel-Drehverschraubung, zöllig
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer DREH 15 LR .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 21.12.2025
