Datenblatt

T-Nut (5mm) Zylinderschalter, vollelektronischer Sensor (verpolungssicher), gelbe LED
Artikelnummer:
ZSA 33

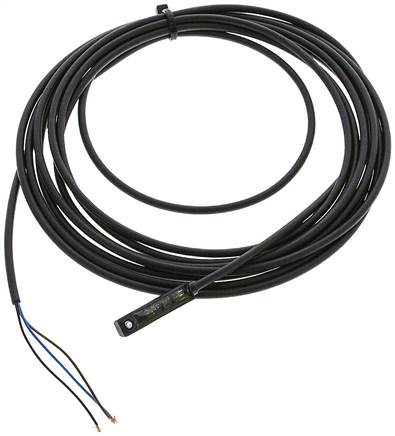

Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Körper: Kunststoff, Gewindeteil: Messing, Schraube: Edelstahl
Anschlussleitung:
PUR-Kabel
Schutzart:
IP 67
Temperaturbereich:
-20 bis +70 °C
Hinweis:
Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die T-Nut des Zylinders und Arretierung durch den Gewindestift.
Verwendung:
Für Zylinder mit durchgehender T-Nut (5 mm)
Vorteile:
•kein Befestigungsmaterial notwendig,
•ein Schalter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo)
Eigenschaften
Aus­füh­rung voll­elek­tro­ni­scher Sen­sor (ver­po­lungs­si­cher), gelbe LED
Be­triebs­span­nung 10 - 30 V (DC)
Schal­tung Schlie­ßer (PNP)
max. Schalt­strom [mA] 130
max. Leis­tung 4 W
An­schluss­lei­tung 3 mtr., 3x 0,14 mm²
Weitere Informationen:
Gewicht 48 g / Stk.
GTIN 4050571817152
Zollwarennummer 85365019
Zeichnung:
Zeichnung: T-Nut
Zeichnung: Sensorabmessungen
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer ZSA 33 .
