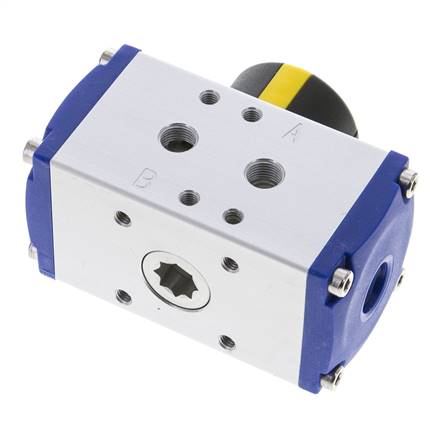

Pneumat. Rotary drive size. 1, dvojno delovanje, F04 (štirirobno 9)
{{ $t('shop.all.artikelnummer') }}:
PDD 001-F04-VK9
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materials:
Body: anodised aluminium, rack and piston: aluminium, cover: acetal resin (from size 12: aluminium), seals: NBR
Temperature range:
-20°C to +80°C
Control pressure:
2,5 - 10 bar (Feder-schließend/Feder-öffnend: 4,5 - 10 bar)
Advantages:
•Mounting flange according to ISO 5211,
•actuator connection with polygon according to DIN 3337,
•connection for solenoid valve according to VDI/VDE 3845 (NAMUR) or using a thread,
•connection for position controller or limit switch box according to VDI/VDE 3845 (NAMUR),
•visual display according to NAMUR,
•construction ATEX-compliant EX II 2GD c
Optional:
FKM seal (-20°C up to max. +120°C, from size 12 to 130: up to max. +150°C) -V
Body: anodised aluminium, rack and piston: aluminium, cover: acetal resin (from size 12: aluminium), seals: NBR
Temperature range:
-20°C to +80°C
Control pressure:
2,5 - 10 bar (Feder-schließend/Feder-öffnend: 4,5 - 10 bar)
Advantages:
•Mounting flange according to ISO 5211,
•actuator connection with polygon according to DIN 3337,
•connection for solenoid valve according to VDI/VDE 3845 (NAMUR) or using a thread,
•connection for position controller or limit switch box according to VDI/VDE 3845 (NAMUR),
•visual display according to NAMUR,
•construction ATEX-compliant EX II 2GD c
Optional:
FKM seal (-20°C up to max. +120°C, from size 12 to 130: up to max. +150°C) -V
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Izvedba | dvojno delovanje |
| Primerno za montažo prirobnice ISO 5211 | F04 (štirirobno 9) |
| Priključni diagram za terminalsko škatlo ali regulator položaja | 50 x 25 |
| Zračni priključek (NAMUR) | G 1/8" |
| Velikost | 1 |
| A | 36 |
| B | M 5 |
| Četverorobnik (C) | 9 |
| Komplet obrabnih delov | PD 001 REP |
| Ersatzdeckelsatz | PD 001 DECK |
| Drehmoment 2,5 bar | 3 |
| Drehmoment 3 bar | 3 |
| Drehmoment 4 bar | 4 |
| Drehmoment 5 bar (betätigt) | 6 |
| Drehmoment 5 bar (unbetätigt) | 6 |
| Drehmoment 6 bar (betätigt) | 7 |
| Drehmoment 6 bar (unbetätigt) | 7 |
| Drehmoment 7 bar (betätigt) | 8 |
| Drehmoment 7 bar (unbetätigt) | 8 |
| Drehmoment 8 bar (betätigt) | 9 |
| Drehmoment 8 bar (unbetätigt) | 9 |
| Drehmoment 9 bar (betätigt) | 11 |
| Drehmoment 9 bar (unbetätigt) | 11 |
| Drehmoment 10 bar (betätigt) | 12 |
| Drehmoment 10 bar (unbetätigt) | 12 |
{{ $t('shop.display.artikel.info') }} PDD001-F04-VK9
| {{ $t('shop.all.gewicht') }} | 410 g / Kos |
| {{ $t('shop.all.gtin') }} | 4050571912628 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123900 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Pogled za tiskanje)
Catalogue page Atlas 9 (Page 543) atlas9_seiten/543.pdf
Dokumentacijo doku/pdd_pde.pdf
3D CAD file (volume model) protected/cad/3d/71865/pdd001-f04-vk9584166.stp
Dokumentacijo doku/pdd_pde.pdf
3D CAD file (volume model) protected/cad/3d/71865/pdd001-f04-vk9584166.stp
