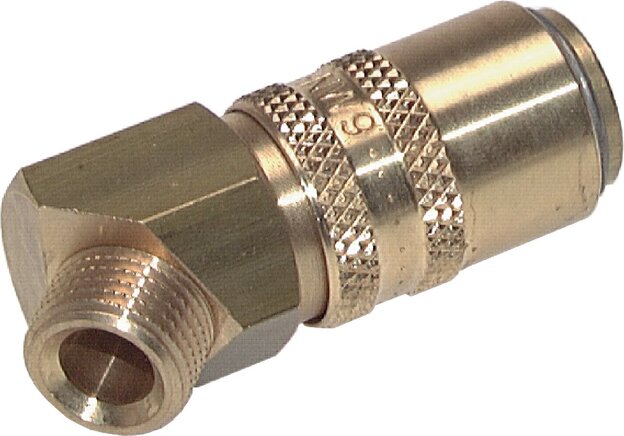

Szybkozlaczka do form wtykowych 45°- czop 13mm,M 16x1,5(gwint zew.)
Numer artykułu:
KDTG 13/M1645 BA ES
Opis artykułu
Materialy:
Przylacze, zawór, korpus zaworu i tuleja odblokowujaca: Mosiadz lub 1.4305, sprezyna, pierscien osadczy rozprezny i kulki blokujace: Stal szlachetna, uszczelki: Viton (powloka PTFE)
Zakres temperatur:
+5 do +200 °C (Wasser bis +150 °C)
Cisnienie robocze:
0 do 15 bar
Obszar zastosowania:
do mediów cieklych o temperaturze do +160°C, np. do obwodów chlodzacych w maszynach do obróbki tworzyw sztucznych (+200°C na zamówienie)
Wskazówka:
Wtyczki zlacza zzaworem dla obustronnego odciecia (BA) moga byc uzywane tylko zgniazdami zlacza zzaworem (BA).
Opcjonalnie:
z bezpiecznikiem odblokowywania (ze zlaczka ze stali szlachetnej standard) -S
Do latwiejszego odróznienia zlaczy mosieznych:
Gniazdo zlacza:
Tulejka przesuwna z mosiadzu blyszczaca = odcinajaca, tulejka przesuwna z mosiadzu niklowana = bez zaworu
Wtyk zlacza:
wtyczka z mosiadzu polyskowego = gwint metryczny, wtyczka z mosiadzu niklowana = gwint calowy
kompatybilny z **:
HASCO (Z8 .../13 ...)
Przylacze, zawór, korpus zaworu i tuleja odblokowujaca: Mosiadz lub 1.4305, sprezyna, pierscien osadczy rozprezny i kulki blokujace: Stal szlachetna, uszczelki: Viton (powloka PTFE)
Zakres temperatur:
+5 do +200 °C (Wasser bis +150 °C)
Cisnienie robocze:
0 do 15 bar
Obszar zastosowania:
do mediów cieklych o temperaturze do +160°C, np. do obwodów chlodzacych w maszynach do obróbki tworzyw sztucznych (+200°C na zamówienie)
Wskazówka:
Wtyczki zlacza zzaworem dla obustronnego odciecia (BA) moga byc uzywane tylko zgniazdami zlacza zzaworem (BA).
Opcjonalnie:
z bezpiecznikiem odblokowywania (ze zlaczka ze stali szlachetnej standard) -S
Do latwiejszego odróznienia zlaczy mosieznych:
Gniazdo zlacza:
Tulejka przesuwna z mosiadzu blyszczaca = odcinajaca, tulejka przesuwna z mosiadzu niklowana = bez zaworu
Wtyk zlacza:
wtyczka z mosiadzu polyskowego = gwint metryczny, wtyczka z mosiadzu niklowana = gwint calowy
kompatybilny z **:
HASCO (Z8 .../13 ...)
Właściwości
| Tworzywo | 1.4305 |
| Wykonanie | z zaworem |
| Przyłącze | M 16x1,5 |
| Z możliwością zastosowania do wtyczki z zaworem | yes |
| Zabezpieczenie odblokowania | yes |
| Zgodność z HASCO | Z807/13/16x1,5/45 |
Więcej informacji KDTG13/M1645BAES
| Ciężar | 110 g / Szt. |
| GTIN | 4050571402716 |
| Numer towaru podlegającego ocleniu | 84812090 |
| Zgodność RoHS | Tak |
Filmy z YouTube:
Dokumenty
- Strona katalogu Atlas 9 (strona 306) (PDF)
- 3D-CAD-File (model przestrzenny) (Wyłącznie dla zalogowanych klientów) (STP)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
**Nazwy i oznaczenia sa czesciowo zarejestrowanymi znakami towarowymi danych producentów.
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
