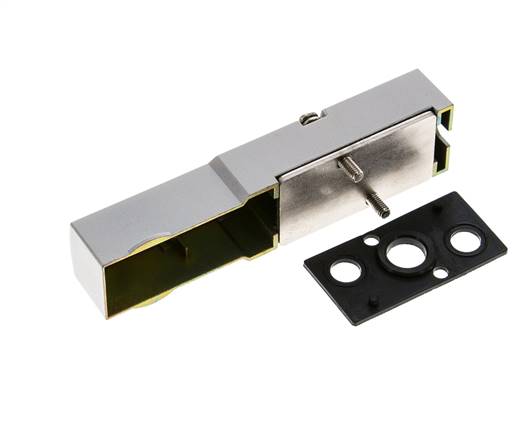

SF4000 - Plyta zamykajaca do nieuzywanych stacji
Numer artykułu:
MSF400-BLK
Opis artykułu
Napiecia sterujace:
24 V DC
Tolerancja napiecia:
± 10 %
Pobór mocy:
2,5 W / stacja
Stopien ochrony:
IP 40
Wykonanie:
ze wskaznikiem LED i okablowaniem ochronnym
Zalety:
-szybkie i latwe podlaczenie, -kompaktowa konstrukcja, -uniwersalne zastosowanie dzieki systemowi modulowemu, -wskaznik LED stanu przelaczenia i obwód ochronny, -mozliwosc sterowania do 22 zaworów poprzez wielopinowy kabel polaczeniowy, -latwa wymiana zaworu
Opis:
Wyspy zaworowe sa zbudowane modulowo. Prosze zamawiac: 1. Skrzynke wyspy zaworowej zaleznie od ilosci sterowanych elektromagnesów. 2. Listwe przylaczeniowa zaleznie od ilosci sterowanych elektromagnesów. 3. Zawory (5/2- lub 5/3-drogowe) z odpowiedniego typoszeregu. 4. Dla kazdego zaworu impulsowego lub zaworu 5/3-drogowego plyte przylaczeniowa dla 2 elektromagnesu.
Montaz:
1. Nasadzic skrzynke terminala przez prowadnice na plyte przylaczy wielokrotnych. 2. Zamontowac zawory (zawory z dwoma cewkami podlaczane sa przez MSF...-JC do drugiej cewki) i przykrecic. 3. W przypadku mozliwych wibracji prosze zastosowac dodatkowe plyty mocujace typ MCS...-CP aby polaczyc trwale cewki ze skrzynka terminala.
Funkcja:
Przez kabel przylaczeniowy wielobiegunowy mozna sterowac maks. 22 stacjami. Kazda stacja dysponuje dioda statusu LED i okablowaniem ochronnym. Terminal mozna w dowolny sposób uzbrajac zaworami 5/2- i 5/3-drogowymi z wtyczka DIN typoszeregu SF4000, przy czym zawory monostabilne 5/2-drogowe znajduja sie kazdorazowo w jednej stacji, a zawory impulsowe i 5/3-drogowe znajduja sie w dwóch stacjach.
24 V DC
Tolerancja napiecia:
± 10 %
Pobór mocy:
2,5 W / stacja
Stopien ochrony:
IP 40
Wykonanie:
ze wskaznikiem LED i okablowaniem ochronnym
Zalety:
-szybkie i latwe podlaczenie, -kompaktowa konstrukcja, -uniwersalne zastosowanie dzieki systemowi modulowemu, -wskaznik LED stanu przelaczenia i obwód ochronny, -mozliwosc sterowania do 22 zaworów poprzez wielopinowy kabel polaczeniowy, -latwa wymiana zaworu
Opis:
Wyspy zaworowe sa zbudowane modulowo. Prosze zamawiac: 1. Skrzynke wyspy zaworowej zaleznie od ilosci sterowanych elektromagnesów. 2. Listwe przylaczeniowa zaleznie od ilosci sterowanych elektromagnesów. 3. Zawory (5/2- lub 5/3-drogowe) z odpowiedniego typoszeregu. 4. Dla kazdego zaworu impulsowego lub zaworu 5/3-drogowego plyte przylaczeniowa dla 2 elektromagnesu.
Montaz:
1. Nasadzic skrzynke terminala przez prowadnice na plyte przylaczy wielokrotnych. 2. Zamontowac zawory (zawory z dwoma cewkami podlaczane sa przez MSF...-JC do drugiej cewki) i przykrecic. 3. W przypadku mozliwych wibracji prosze zastosowac dodatkowe plyty mocujace typ MCS...-CP aby polaczyc trwale cewki ze skrzynka terminala.
Funkcja:
Przez kabel przylaczeniowy wielobiegunowy mozna sterowac maks. 22 stacjami. Kazda stacja dysponuje dioda statusu LED i okablowaniem ochronnym. Terminal mozna w dowolny sposób uzbrajac zaworami 5/2- i 5/3-drogowymi z wtyczka DIN typoszeregu SF4000, przy czym zawory monostabilne 5/2-drogowe znajduja sie kazdorazowo w jednej stacji, a zawory impulsowe i 5/3-drogowe znajduja sie w dwóch stacjach.
Właściwości
| Opis | Płyta zamykająca do nieużywanych stacji |
Więcej informacji MSF400-BLK
| Ciężar | 125 g / Szt. |
| GTIN | 4050571503727 |
| Numer towaru podlegającego ocleniu | 84819000 |
| Producent | YPC |
Dokumenty
- Strona katalogu Atlas 9 (strona 773) (PDF)
- Dokumentacja (PDF)
- Karta informacyjna (Podgląd wydruku)
- Karta informacyjna (angielski) (Podgląd wydruku)
Podawane informacje są niezobowiązującymi danymi orientacyjnymi! Nie ponosimy odpowiedzialności za dane wybrane bez pisemnego potwierdzenia. Dane ciśnienia dotyczą, o ile nie podano inaczej, płynów z grupy II w temperaturze +20°C.
