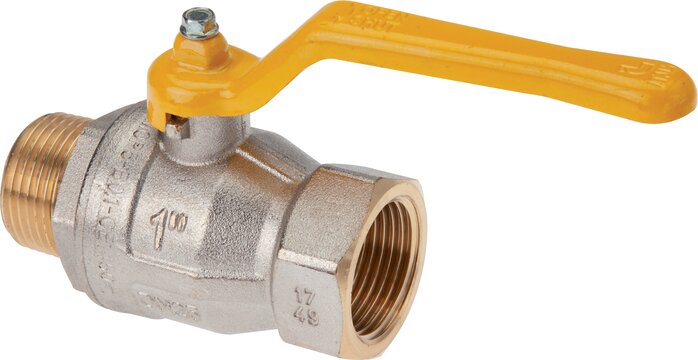

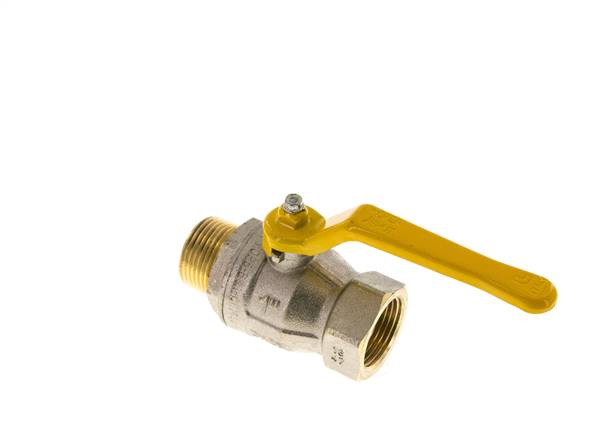

Rubinetto a sfera in ottone, DVGW, R 1" / Rp 1", -0,9 fino a 40bar
Codice articolo:
KH 10 IA DVGW
Descrizione dell’articolo
Materiali:
Corpo: ottone nichelato, sfera: Ottone con cromatura dura, guarnizioni: PTFE / NBR
Range di temperatura:
-20 fino a +150 °C, gas: da -20°C fino a max. +60°C
Materiali:
Acqua (no vapore), fluidi neutri, gassosi e non aggressivi, liquidi, oli minerali, aria compressa, vuoto (max. -0,9 bar), gas secondo foglio di lavoro DVGW (ad es. gas naturale, gas di città, gas liquido fino a 5 bar)
Vantaggi:
Acquistando impugnature combinate opzionali (pag. 433a) è possibile creare molte varianti di impugnature diverse: -impugnatura standard nei colori rosso, giallo, blu e nero, -impugnatura a leva nei colori rosso, giallo, blu, nero e verde, -impugnatura in acciaio piatto nei colori rosso, giallo e verde (opzionale: chiudibile***), -impugnatura lunga rossa
Corpo: ottone nichelato, sfera: Ottone con cromatura dura, guarnizioni: PTFE / NBR
Range di temperatura:
-20 fino a +150 °C, gas: da -20°C fino a max. +60°C
Materiali:
Acqua (no vapore), fluidi neutri, gassosi e non aggressivi, liquidi, oli minerali, aria compressa, vuoto (max. -0,9 bar), gas secondo foglio di lavoro DVGW (ad es. gas naturale, gas di città, gas liquido fino a 5 bar)
Vantaggi:
Acquistando impugnature combinate opzionali (pag. 433a) è possibile creare molte varianti di impugnature diverse: -impugnatura standard nei colori rosso, giallo, blu e nero, -impugnatura a leva nei colori rosso, giallo, blu, nero e verde, -impugnatura in acciaio piatto nei colori rosso, giallo e verde (opzionale: chiudibile***), -impugnatura lunga rossa

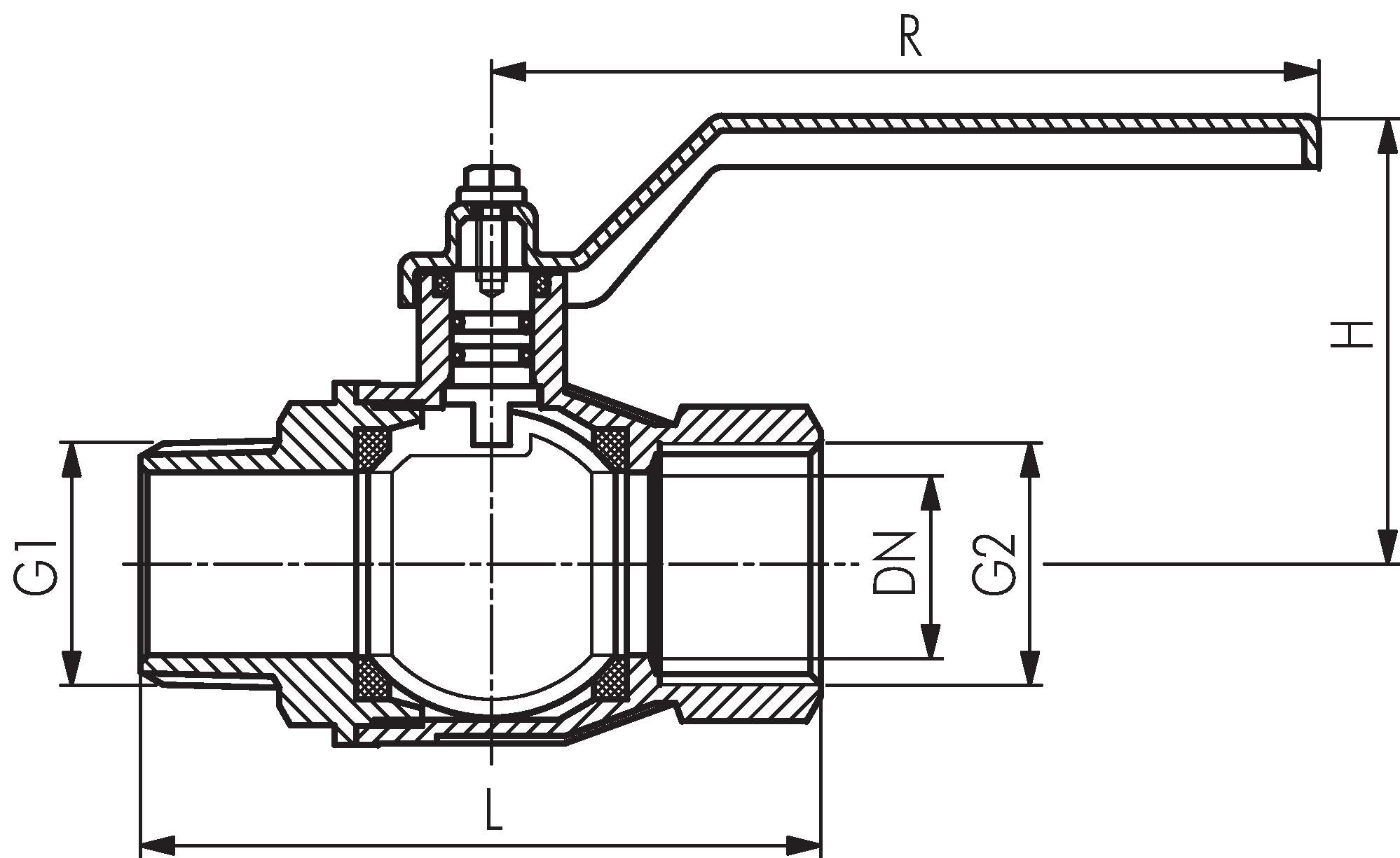

Proprietà
| Esecuzione | Standard |
| G1 (filettatura esterna) | R 1" |
| G2 (filettatura interna) | Rp 1" |
| DN [mm] | 25 |
| L [mm] | 93 |
| PN* [bar] | -0,9 fino a 40 |
| H [mm] | 61 |
| R [mm] | 113 |
| Maniglia di ricambio standard | KOMBI 3 S GELB |
| Manopola della leva | KOMBI 3 K GELB |
| Maniglia di acciaio piatto | KOMBI 3 F GELB |
Maggiori informazioni su KH10IADVGW
| Peso | 650 g / Pz. |
| GTIN | 4050571405649 |
| Codice doganale della merce | 84818081 |
| Conforme a RoHS | Si |
Documenti
- Pagina del catalogo Atlas 9 (pagina 497) (PDF)
- Documentazione: Parere su DVGW Direttiva sugli apparecchi a gas e a pressione (PDF)
- File CAD 3D (modello di superficie) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*con gas fino a PN 5 / MOP 5, **nessuna lunghezza DIN, ***non per impugnatura combinata misura 3
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
