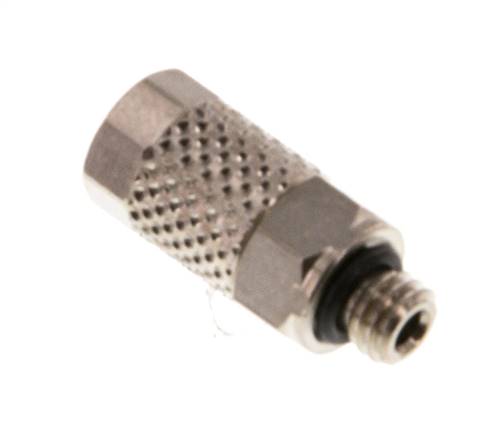

Raccordo dritto M 5-5x3mm, Ottone nichelato
Codice articolo:
CK 553 MSV
Descrizione dell’articolo
Tipo ottone nichelato (guarnizione NBR e FKM)
Pressione di esercizio:
-0,95 fino a 20 bar
Range di temperatura:
-20°C fino a max. +80°C, (guarnizione in FKM: -20°C fino a max. +150°C)
Tipo alluminio
Pressione di esercizio:
-0,99 fino a 15 bar
Range di temperatura:
da -15°C fino a max. +70°C
Tipo plastica (POM)
Pressione di esercizio:
-0,99 fino a 10 bar
Range di temperatura:
da -10°C fino a max. +60°C
Pressione di esercizio:
-0,95 fino a 20 bar
Range di temperatura:
-20°C fino a max. +80°C, (guarnizione in FKM: -20°C fino a max. +150°C)
Tipo alluminio
Pressione di esercizio:
-0,99 fino a 15 bar
Range di temperatura:
da -15°C fino a max. +70°C
Tipo plastica (POM)
Pressione di esercizio:
-0,99 fino a 10 bar
Range di temperatura:
da -10°C fino a max. +60°C
Proprietà
| Materiale | Ottone nichelato |
| Guarnizioni | NBR |
| Filettatura avvitabile | M 5 |
| Diametro flessibile (esterno x interno) [mm] | 5x3 |
| Pressione di esercizio [bar] | -0,95 fino a 20 |
| Range di temperatura [°C] | -20 fino a +80 |
Maggiori informazioni su CK553MSV
| Peso | 6,2 g / Pz. |
| GTIN | 4050571234461 |
| Codice doganale della merce | 74122000 |
| Conforme a RoHS | Si |
Documenti
- Pagina del catalogo Atlas 9 (pagina 98) (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*Corpo filettato in acciaio zincato, dado a risvolto in alluminio, **nessuna guarnizione in elastomero
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
