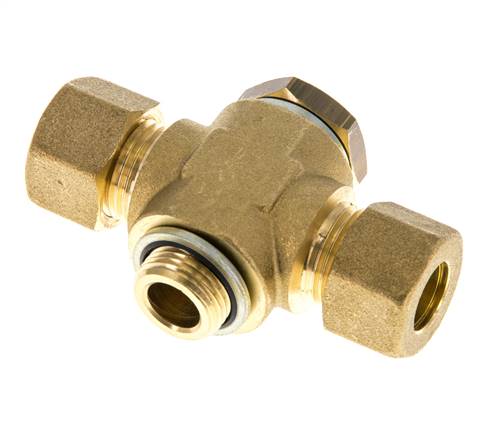

T-Klemmringverschraubung G 3/8"-12 (M18x1,5)mm, Messing
Artikelnummer:
KTH 3812 MS
Artikelbeschreibung
Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Werkstoffe:
Körper: Messing, Dichtungen: Stahl verzinkt mit NBR-Einlage
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)
Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)
Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.
Werkstoffe:
Körper: Messing, Dichtungen: Stahl verzinkt mit NBR-Einlage
Eigenschaften
| Rohrdurchmesser (außen) [mm] | 12 (M18x1,5) |
| Einschraubgewinde | G 3/8" |
| Betriebsdruck mit hartem Kupferrohr [bar] | 75 |
| Temperaturbereich [°C] | -20 bis +80 |
Weitere Informationen zu KTH3812MS
| Gewicht | 230 g / Stk. |
| GTIN | 4050571457686 |
| Zollwarennummer | 74122000 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 138) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
