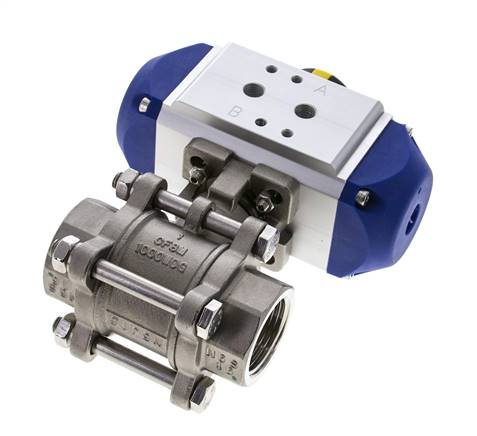

Pneumat. Edelstahl-Kugelhahn, G 1", doppeltwirkend
Artikelnummer:
KH 10 P ES
Artikelbeschreibung
Vorteile:
•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)
Kugelhahn
Werkstoffe:
Körper: 1.4408, Kugel: 1.4408, Dichtungen: PTFE / FKM
Temperaturbereich:
-20 bis +180 °C
Medien:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Anschweißenden -AS, Zeugnis 3.1
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)
Kugelhahn
Werkstoffe:
Körper: 1.4408, Kugel: 1.4408, Dichtungen: PTFE / FKM
Temperaturbereich:
-20 bis +180 °C
Medien:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Anschweißenden -AS, Zeugnis 3.1
Schwenkantrieb
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Eigenschaften
| Bauform | Gewindeanschluss |
| Ausführung | doppeltwirkend |
| Gewinde Kugelhahn | G 1" |
| DN [mm] | 25 |
| Einbaulänge Kugelhahn [mm] | 90 |
| PN [bar] | -0,9 bis 63 |
| Ersatzantriebe | PDD 002 |
Weitere Informationen zu KH10PES
| Gewicht | 1,9 kg / Stk. |
| GTIN | 4050571405762 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
| Hersteller | Köly Deutschland |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 532a) (PDF)
- Dokumentation: pneumatisch betätigte Kugelhähne (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
