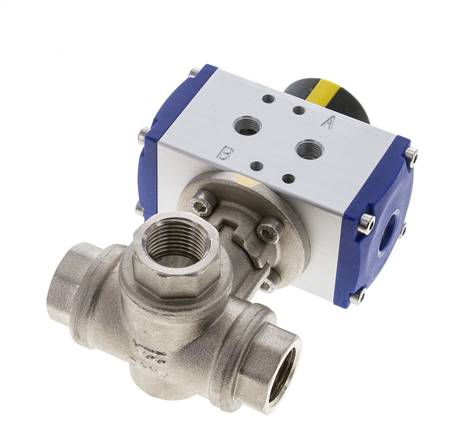

Pneumat. 3-Wege-Kugelhahn (L), doppeltwirkend, G 1/2", MS
Artikelnummer:
KH 3/12 L P
Artikelbeschreibung
Kugelhahn:
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing hartverchromt, Dichtungen: PTFE / NBR
Temperaturbereich:
-10 bis +100 °C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Medien:
Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen
Schwenkantrieb:
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FO
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing hartverchromt, Dichtungen: PTFE / NBR
Temperaturbereich:
-10 bis +100 °C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Medien:
Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen
Schwenkantrieb:
Bauweise:
ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
6 - 10 bar (geringere Drücke auf Anfrage)
Optional:
FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FO
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Eigenschaften
| Ausführung | doppeltwirkend |
| Bohrung | L |
| Gewinde Kugelhahn | G 1/2" |
| DN [mm] | 10 |
| Einbaulänge Kugelhahn [mm] | 82 |
| PN [bar] | 0 - 40 |
| Ersatzantriebe | PDD 001 |
Weitere Informationen zu KH3/12LP
| Gewicht | 1,1 kg / Stk. |
| GTIN | 4050571414788 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
| Hersteller | Köly Deutschland |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 533) (PDF)
- Dokumentation: pneumatisch betätigte Kugelhähne (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
