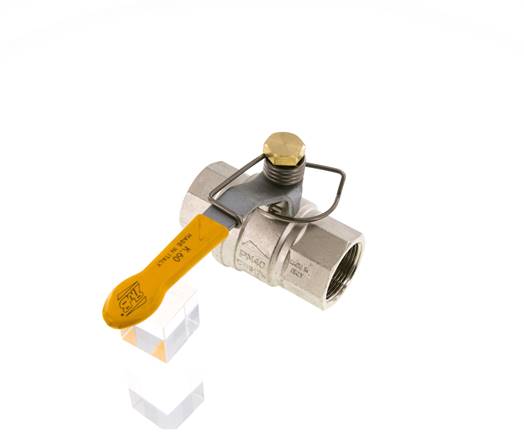

Messing-Kugelhahn, G 1-1/4", -0,98 bis 40bar, federschließend
Artikelnummer:
KH 114 FS
Artikelbeschreibung
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing hartverchromt, Dichtungen: PTFE / FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigt
Temperaturbereich:
-20 bis +170 °C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°C
Medien:
Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), Heizöl
Funktion:
In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).
Vorteile:
•Baulänge nach DIN 3202-M3
Körper: Messing vernickelt, Kugel: Messing hartverchromt, Dichtungen: PTFE / FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigt
Temperaturbereich:
-20 bis +170 °C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°C
Medien:
Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), Heizöl
Funktion:
In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).
Vorteile:
•Baulänge nach DIN 3202-M3
Eigenschaften
| Gewinde G | G 1-1/4" |
| DN [mm] | 32 |
| L [mm] | 110 |
| PN [bar] | -0,98 bis 40 |
| H [mm] | 75 |
| R [mm] | 158 |
Weitere Informationen zu KH114FS
| Gewicht | 1,2 kg / Stk. |
| GTIN | 4050571407520 |
| Zollwarennummer | 84818081 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 494) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
