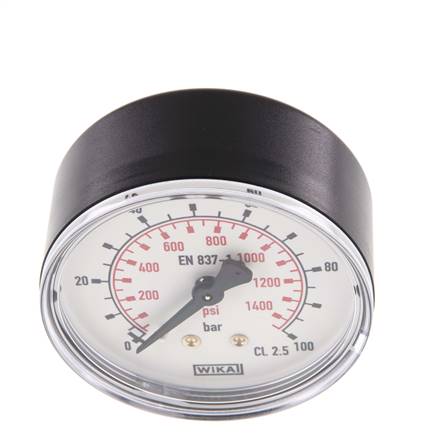

Manometer waagerecht (KU/Ms), 63mm, 0 - 100 bar, G 1/4"
Artikelnummer:
MW 10063
Artikelbeschreibung
Werkstoffe:
Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar
Anschlussgewinde:
G 1/8" oder G 1/4" *, rückseitig zentrisch
Klasse:
2,5
Temperaturbereich:
-20 bis +60 °C
Zifferblatt:
1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI
Schutzart:
IP 42
Hinweis:
WIKA Typ 111.12
Optional:
Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Werkskalibrierung (in Anlehnung an DIN EN 837-1, Ermittlung der Messabweichung und der Hysterese), DAkkS-DKD Kalibrierung (nach DKD-R 6-1, rückführbar und akkreditiert nach DIN EN ISO/IEC 17025, Entscheidungsregel 4)
Gehäuse: Kunststoff schwarz, Messsystem und Anschluss: Cu-Legierung, Sichtscheibe: Kunststoff glasklar
Anschlussgewinde:
G 1/8" oder G 1/4" *, rückseitig zentrisch
Klasse:
2,5
Temperaturbereich:
-20 bis +60 °C
Zifferblatt:
1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSI
Schutzart:
IP 42
Hinweis:
WIKA Typ 111.12
Optional:
Gehäuse aus Stahlblech, Klasse 1.6 -ST, ISO-Werkskalibrierung (in Anlehnung an DIN EN 837-1, Ermittlung der Messabweichung und der Hysterese), DAkkS-DKD Kalibrierung (nach DKD-R 6-1, rückführbar und akkreditiert nach DIN EN ISO/IEC 17025, Entscheidungsregel 4)
Eigenschaften
| Durchmesser [mm] | 63 |
| Anschlussgewinde | G 1/4" |
| Anzeigebereich [bar] | 0 - 100 |
| Skalenteilung [bar] | 5 |
| Ausführung | Standard |
Weitere Informationen zu MW10063
| Gewicht | 110 g / Stk. |
| GTIN | 4050571511104 |
| Zollwarennummer | 90262040 |
| RoHS konform | Ja |
| Hersteller | WIKA (WEEE DE92770372) |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 656) (PDF)
- Dokumentation (PDF)
- Dokumentation: Tipps zur Auswahl des richtigen Manometers (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*mit Zentrierzapfen für Profildichtring
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
