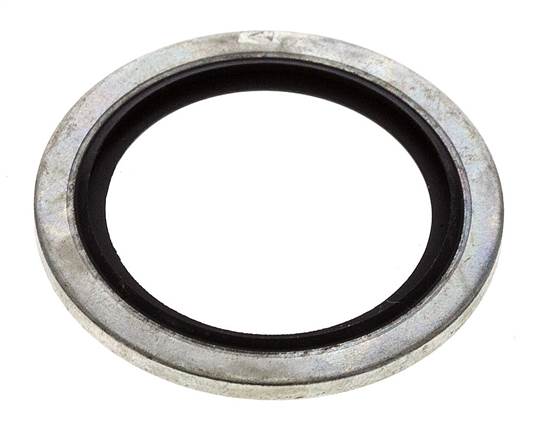

Hydraulik-Dichtring mit FKM-Einlage, für Gewinde G 3/4"
Artikelnummer:
DR 34 HD-V
Artikelbeschreibung
Werkstoffe:
Typ Stahl verzinkt: mit NBR-Einlage (optional mit FKM-Einlage), Typ 1.4301: mit FKM-Einlage
Temperaturbereich:
-30°C bis max. +100°C (FKM: -15°C bis max. +200°C)
Betriebsdruck:
bis 400 bar (D > 40: bis 250 bar), bei Senkung auf Dichtfläche bis 1000 bar einsetzbar
Vorteile:
•nach Aufstecken auf das Gewinde wird der Dichtring durch die Haltelippe festgehalten,
•Dichtwirkung unabhängig von Anzugsmoment,
•weitgehend unempfindlich gegen zu starkes Anziehen einer Verschraubung
Typ Stahl verzinkt: mit NBR-Einlage (optional mit FKM-Einlage), Typ 1.4301: mit FKM-Einlage
Temperaturbereich:
-30°C bis max. +100°C (FKM: -15°C bis max. +200°C)
Betriebsdruck:
bis 400 bar (D > 40: bis 250 bar), bei Senkung auf Dichtfläche bis 1000 bar einsetzbar
Vorteile:
•nach Aufstecken auf das Gewinde wird der Dichtring durch die Haltelippe festgehalten,
•Dichtwirkung unabhängig von Anzugsmoment,
•weitgehend unempfindlich gegen zu starkes Anziehen einer Verschraubung
Eigenschaften
| Werkstoff | Stahl verzinkt |
| Ausführung | mit FKM-Einlage |
| Gewindetyp | zöllig |
| für Gewinde | G 3/4" |
| d [mm] | 27,1 |
| D [mm] | 34,9 |
| S [mm] | 2,5 |
| Temperaturbereich [°C] | -15 bis +200 |
| Betriebsdruck [bar] | 400 |
Weitere Informationen zu DR34HD-V
| Gewicht | 5,4 g / Stk. |
| GTIN | 4050571835125 |
| Zollwarennummer | 40169991 |
Dokumente
- Katalogseite Atlas 9 (Seite 1015) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
