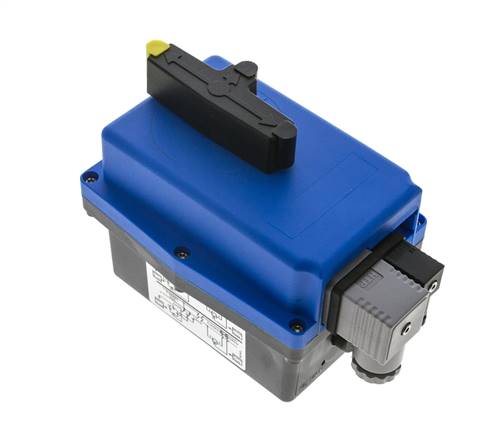

Elektrischer Schwenkantrieb 85 bis 240 V (AC/DC), Baugröße 1
Artikelnummer:
ELS 230-1
Artikelbeschreibung
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!
Werkstoffe:
Körper: PA 6
Temperaturbereich:
-20 bis +70 °C
Spannung:
Typ 230: 24 - 240 V AC/DC (Sanitärantrieb: 85 - 240 V AC/DC), Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)
Einschaltdauer:
75%
Einbaulage:
beliebig, aber nicht über Kopf
Optional für Universal-Industrieantriebe**:
"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS
Nachrüstsätze für Universal-Industrieantriebe:
•"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall,
•Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3%, Schaltstellung NC oder NO (Umstellung durch Jumper)
Vorteile:
•Universal-Anbauflansch nach ISO 5211 passend für mehrere Anschlussbilder und Vierkantabessungen,
•Handnotbetätigung,
•2 zusätzliche Endschalter,
•Drehmomentabschaltung,
•variable Spannung (Gleich- oder Wechselspannung),
•im Antriebsgehäuse integrierte Heizung,
•Universal-Industrieantrieb kann mittels Nachrüstsatz mit Positioniersystem oder "Battery Safety Return" ausgestattet werden
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!
Werkstoffe:
Körper: PA 6
Temperaturbereich:
-20 bis +70 °C
Spannung:
Typ 230: 24 - 240 V AC/DC (Sanitärantrieb: 85 - 240 V AC/DC), Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)
Einschaltdauer:
75%
Einbaulage:
beliebig, aber nicht über Kopf
Optional für Universal-Industrieantriebe**:
"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS
Nachrüstsätze für Universal-Industrieantriebe:
•"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall,
•Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3%, Schaltstellung NC oder NO (Umstellung durch Jumper)
Vorteile:
•Universal-Anbauflansch nach ISO 5211 passend für mehrere Anschlussbilder und Vierkantabessungen,
•Handnotbetätigung,
•2 zusätzliche Endschalter,
•Drehmomentabschaltung,
•variable Spannung (Gleich- oder Wechselspannung),
•im Antriebsgehäuse integrierte Heizung,
•Universal-Industrieantrieb kann mittels Nachrüstsatz mit Positioniersystem oder "Battery Safety Return" ausgestattet werden
Eigenschaften
| Ausführung | Sanitärantrieb |
| Baugröße | 1 |
| Spannung [V] | 85 bis 240 V (AC/DC) |
| passend für Montageflansch (ISO 5211) | F03 / F05 |
| Vierkant (VK) | 9 / 11 / 14 |
| A [mm] | 36 / 42 |
| B | M 5 |
| Stellzeit [s] | 19 |
| Arbeitsdrehmoment | 10 Nm (12 Nm*) |
Weitere Informationen zu ELS230-1
| Gewicht | 1 kg / Stk. |
| GTIN | 4050571822675 |
| Zollwarennummer | 84818099 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
*max. Drehmoment (nicht für kontinuierlichen Betrieb), **nicht für Sanitärantrieb oder Antriebe mit 140 Sekunden Stellzeit
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
